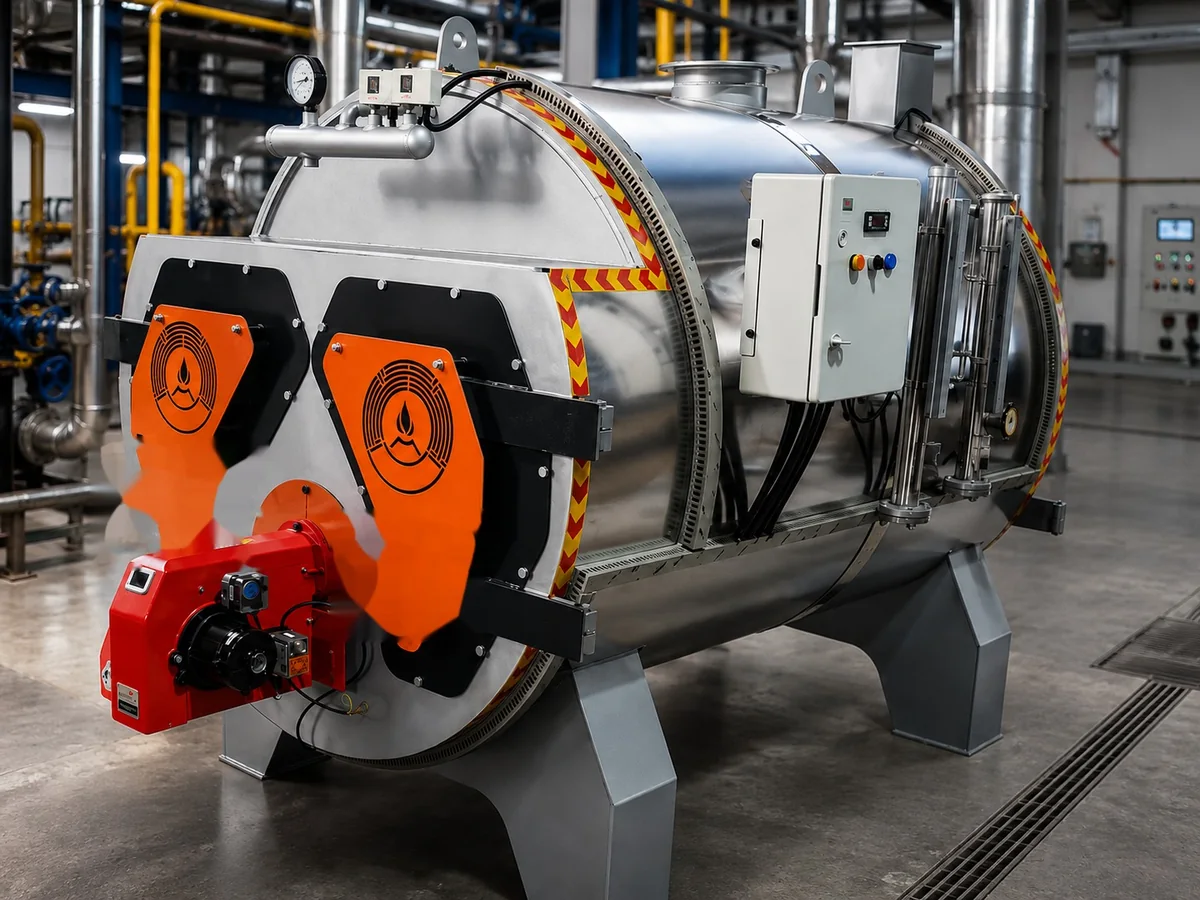

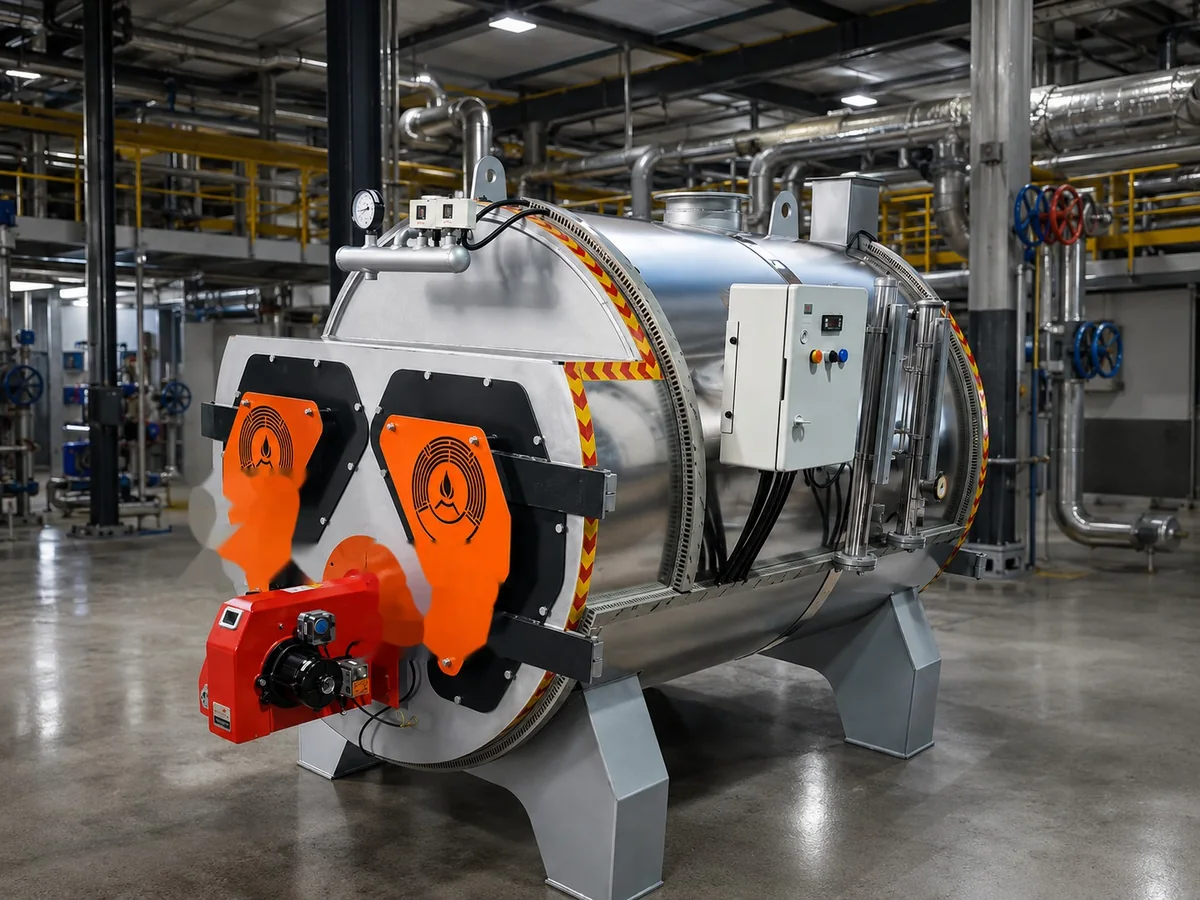

دیگ بخار افقی (فایرتیوب) — مدل HSB

.shp-t{width:100%;border-collapse:collapse;margin:16px 0;font-size:14px}.shp-t th,.shp-t td{border:1px solid #e2e4e8;padding:7px 9px;text-align:center;color:#1a1a1a !important;background:#fff}.shp-t th{background:#fdeeee !important;color:#111 !important}.shp-b{background:#fff5f5;border:1px solid #df2e38;border-radius:10px;padding:14px 16px;margin:16px 0;line-height:2}.shp-g{background:#eef7f0;border:1px solid #2E9E5B;border-radius:10px;padding:14px 16px;margin:16px 0;line-height:2}.shp-rev{background:#f4f5f7;font-size:.85em;color:#555;border-radius:10px;padding:12px 16px;margin:16px 0}.shp-cta{display:inline-block;background:#df2e38;color:#fff;padding:11px 24px;border-radius:8px;font-weight:700;text-decoration:none;margin-top:12px}h2.shp{color:#c62430;margin-top:26px}

شناسنامهٔ فنی محصول

بازرسی ادواری قانونی دیگ بخار

کاربرد و مزایا

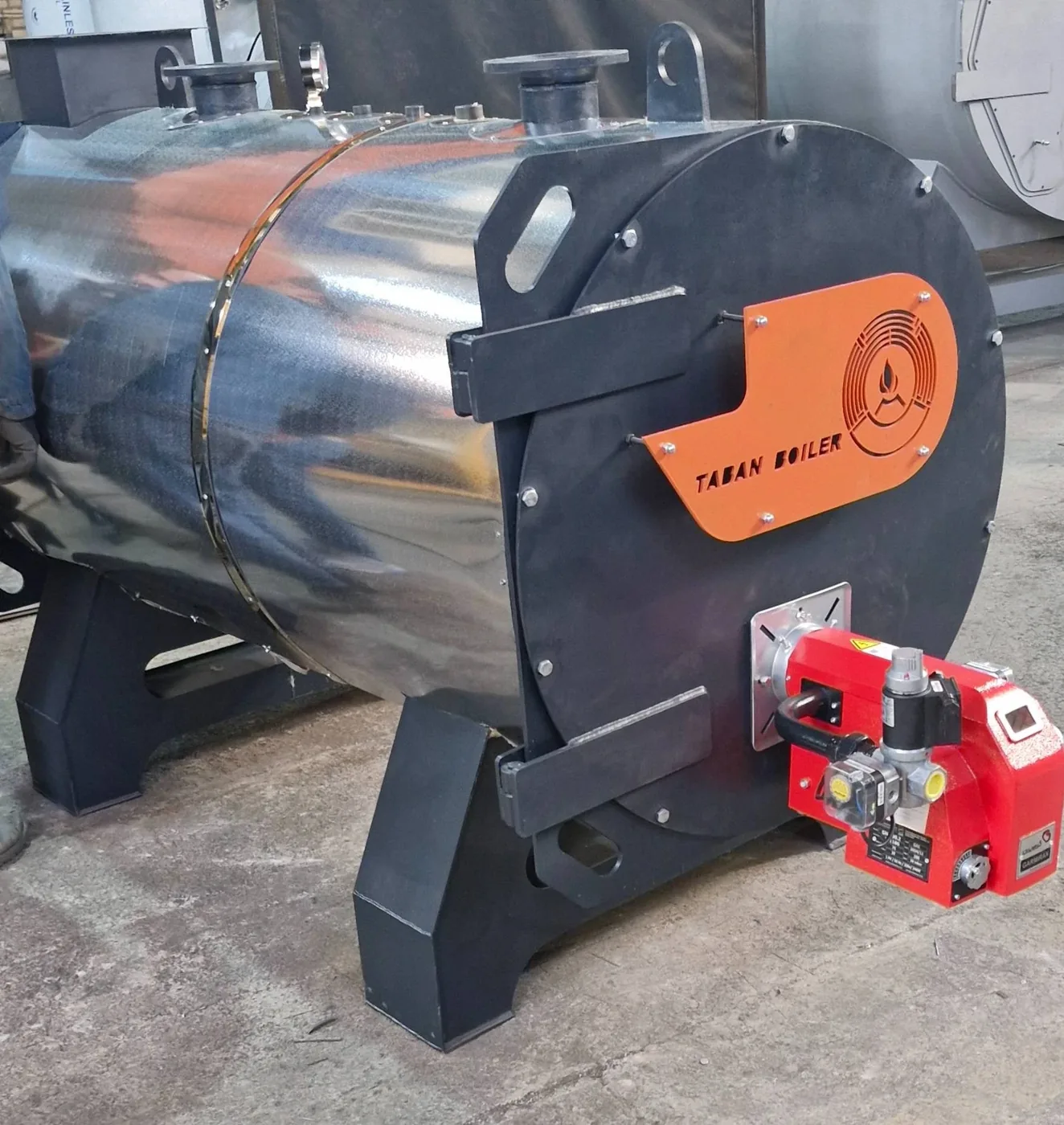

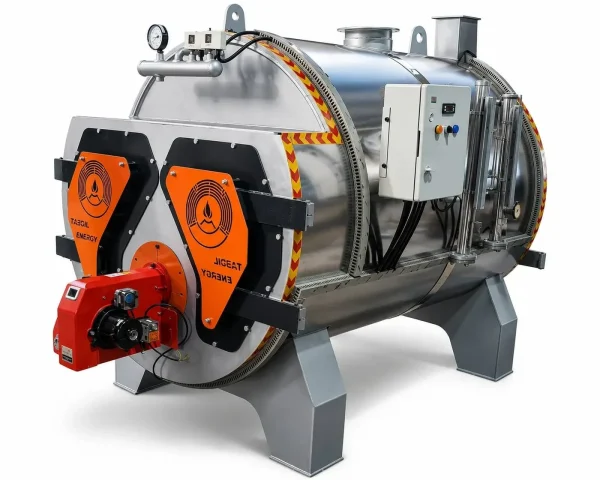

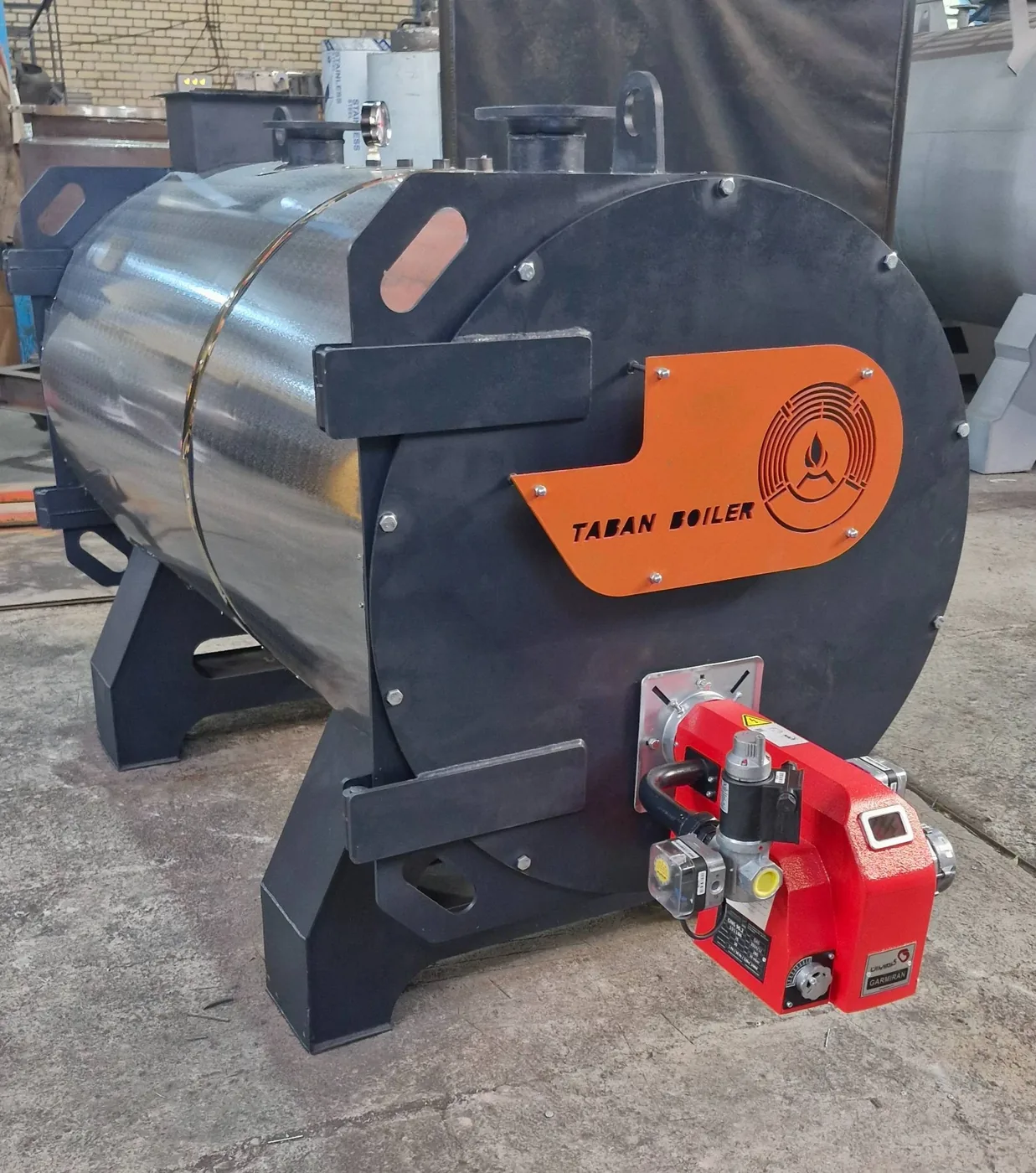

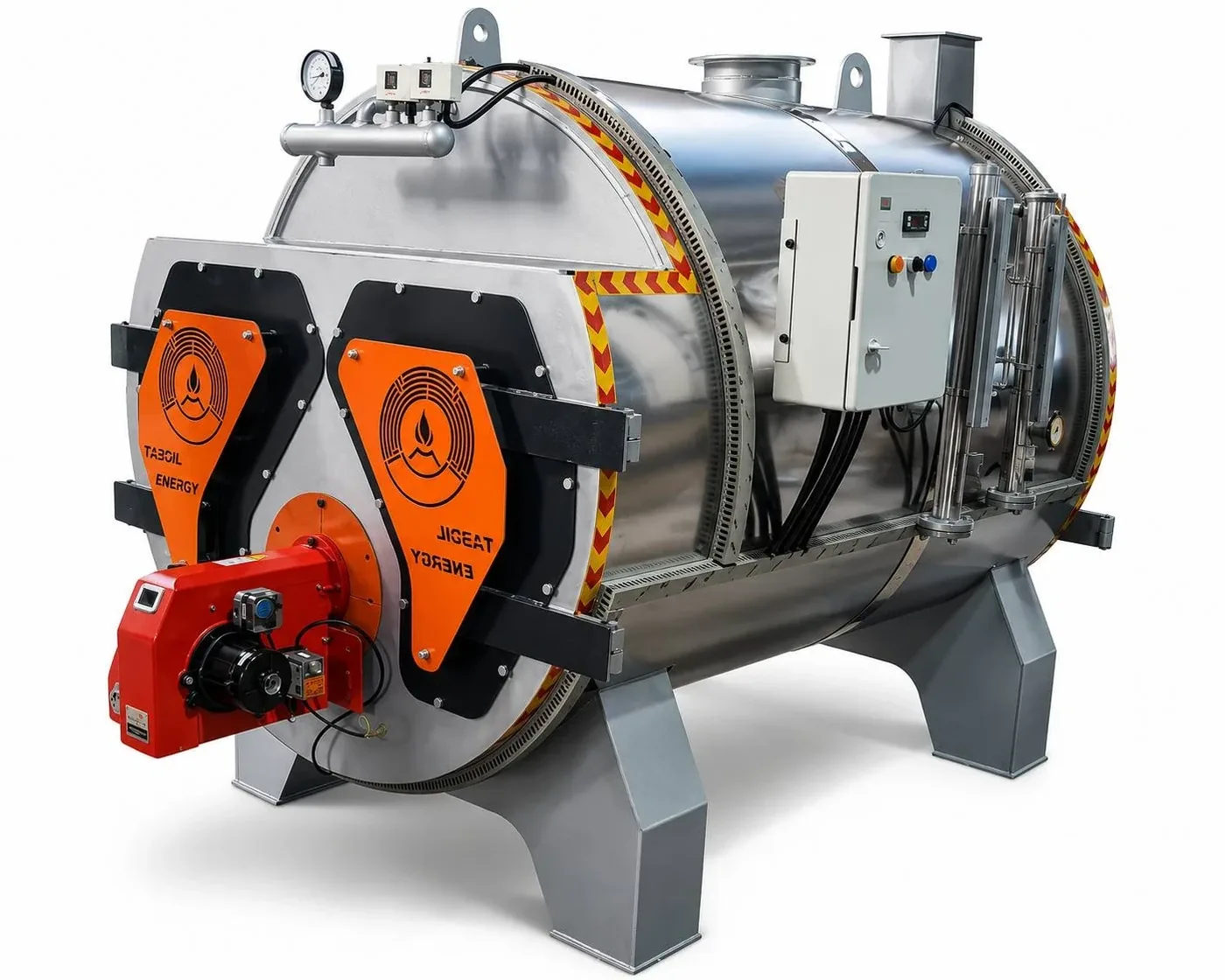

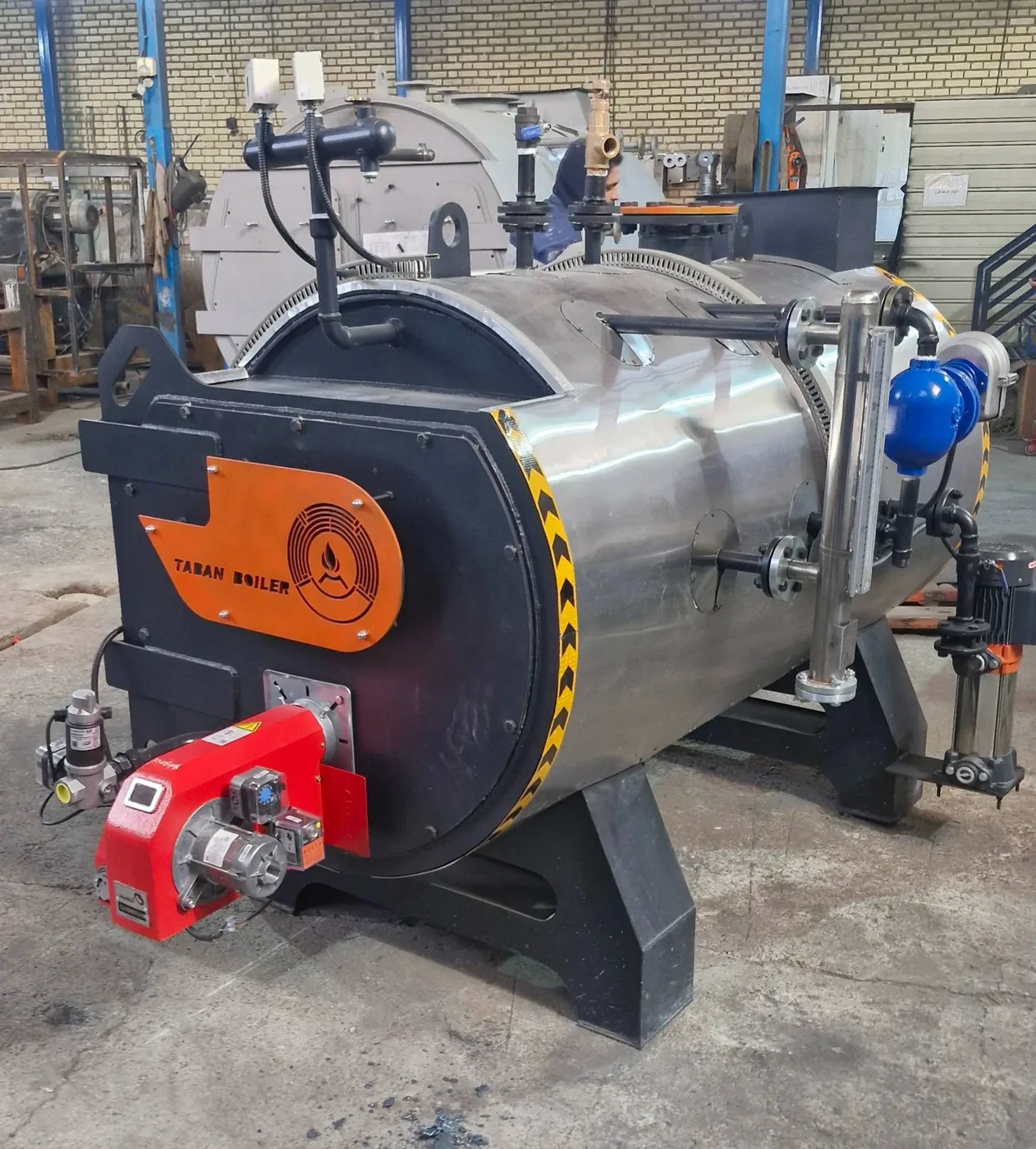

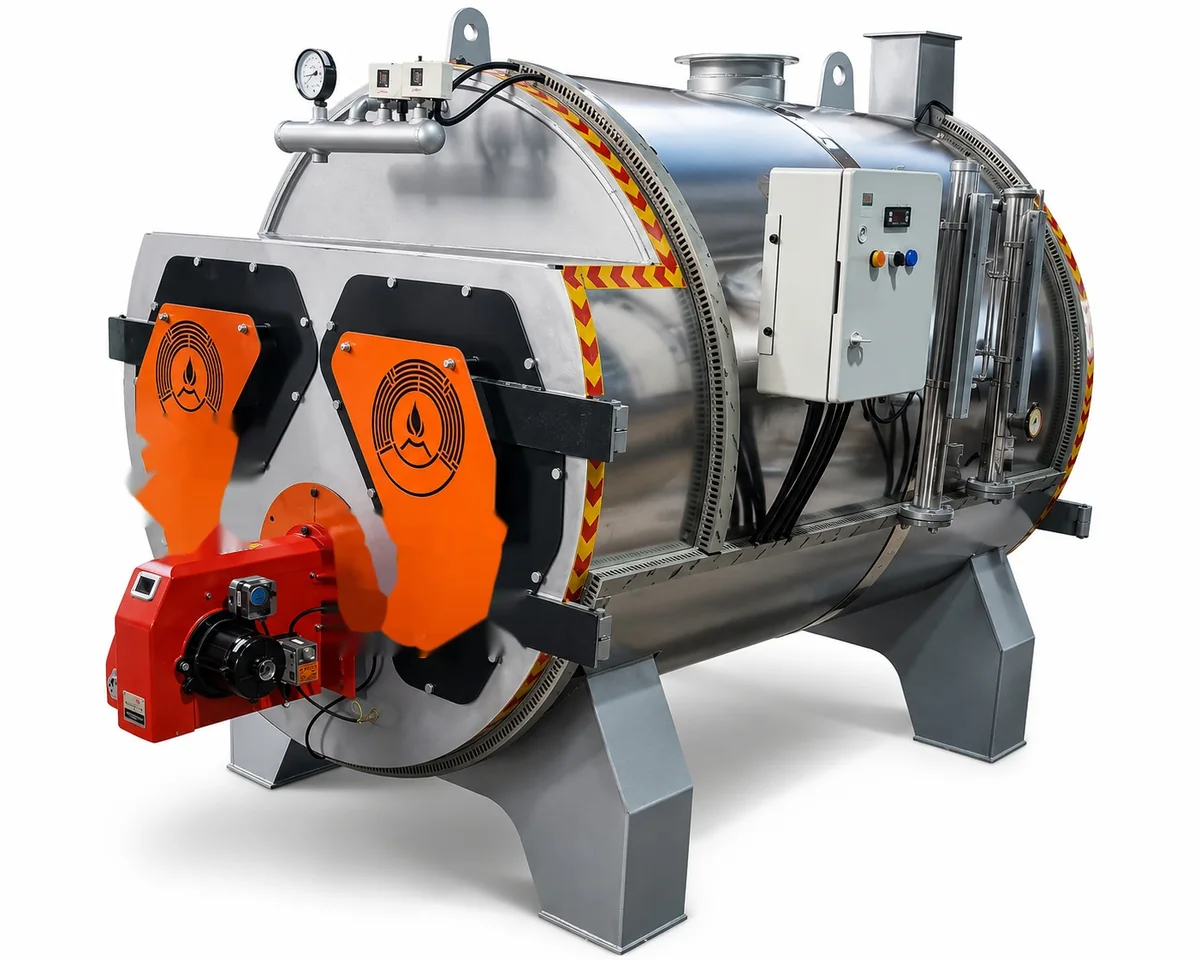

دیگ بخار افقی (فایرتیوب) پرکاربردترین نوع دیگ بخار در صنعت است. مدل HSB نوین صنعت سارینا در صنایع پتروشیمی، نساجی، غذایی و دارویی، بیمارستان‌ها، سالن‌های ورزشی، خشک‌شویی‌های صنعتی و سیستم‌های گرمایشِ ساختمان‌های بزرگ به‌کار می‌رود. راندمانِ حرارتیِ بالا، پایداری در برابر نوساناتِ مصرف، و سهولتِ بهره‌برداری و نگهداری از مزایای اصلیِ آن است.

نحوهٔ کارکرد و طراحی

در دیگ فایرتیوب، گازهای داغِ حاصل از احتراقِ مشعل از داخل لوله‌ها عبور می‌کنند و حرارت را به آبِ اطرافِ لوله‌ها منتقل می‌کنند تا بخار تولید شود. طراحیِ HSB به‌صورت سه‌پاسِ حرارتی (۳-Pass) است؛ یعنی گازهای احتراق سه بار مسیرِ حرارتی را طی می‌کنند تا بیشترین حرارت جذبِ آب شود و راندمان بالا برود. ساختارِ پشتِ خیس (Wet Back) به این معناست که محفظهٔ برگشتِ گاز با آب احاطه شده؛ این طراحی عمرِ کوره را بالا می‌برد و تلفاتِ حرارتی را کم می‌کند. دیگ با مشعل‌های گازی، گازوئیلی و دوگانه‌سوز کار می‌کند.

تجهیزات ایمنی و کنترلی

ایمنیِ دیگ بخار به سلامتِ تجهیزات کنترلی وابسته است. دیگ‌های HSB به این تجهیزات مجهز می‌شوند: شیر اطمینان (Safety Valve) برای تخلیهٔ اضافه‌فشار، کنترل و قطع‌کنندهٔ کمبود آب (Low-Water Cut-off) برای جلوگیری از داغ‌شدنِ بدنه، پرشرکنترل و مانومتر برای پایشِ فشار، و کنترلِ سطحِ آب. رعایتِ این موارد، ریسکِ حوادث را به حداقل می‌رساند؛ در مقالهٔ چرا دیگ بخار منفجر می‌شود این موضوع را کامل توضیح داده‌ایم.

مشخصات فنی و متریال

• ظرفیت: ۳۰۰ تا ۱۲٬۰۰۰ کیلوگرم بخار در ساعت
• فشار کاری: ۱۰ بار
• طراحی: فایرتیوبِ سه‌پاس، پشتِ خیس (Wet Back)
• استاندارد: B.S 2790، تأییدشده توسط مؤسسه استاندارد
• متریال: ورق فولادی 17Mn4 (DIN 17155) و لوله‌های بدون‌درز و نسوز ST35.8 (DIN 17175)
• جوشکاری: مطابق دستورالعمل WPS توسط جوشکاران دارای گواهینامه

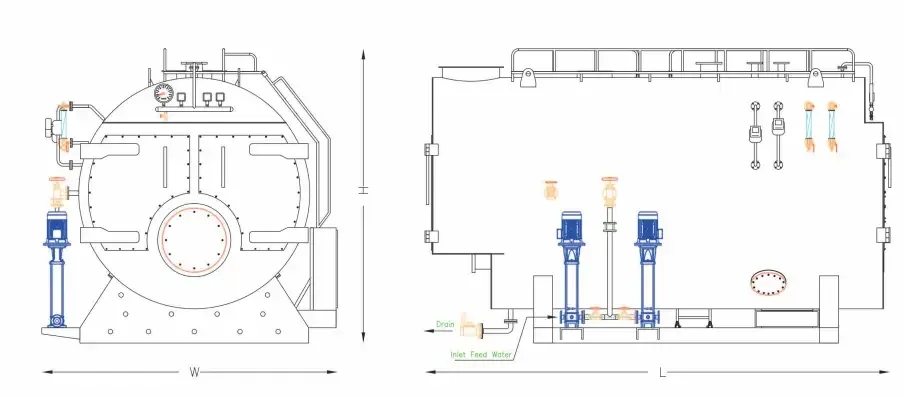

جدول مشخصات مدل‌ها

* ابعاد و وزن‌ها جنبهٔ راهنما دارند و ممکن است تغییر کنند. مدل‌ها و مشخصات بیشتر بر اساس درخواست مشتری قابل ارائه است.

راهنمای انتخاب ظرفیت

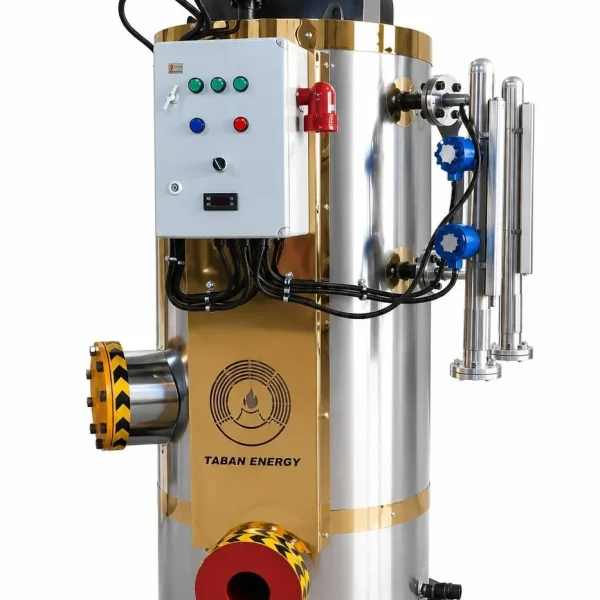

ظرفیتِ دیگ بر اساسِ حداکثرِ مصرفِ هم‌زمانِ بخارِ فرایندِ شما (کیلوگرم در ساعت) و فشارِ موردنیازِ خطِ بخار انتخاب می‌شود. انتخابِ ظرفیتِ کم باعثِ افتِ فشار در پیکِ مصرف، و انتخابِ ظرفیتِ بیش از حد باعثِ هزینهٔ اضافه و کارکردِ خاموش-روشنِ نامطلوب می‌شود. برای انتخابِ دقیق، مقالهٔ راهنمای خرید دیگ بخار را ببینید یا مصرفِ فرایند را به کارشناسانِ ما بدهید. برای ظرفیت‌های کوچک و فضای محدود هم دیگ بخار عمودی VSB در دسترس است.

استاندارد، بازرسی و کیفیت

دیگ‌های HSB مطابق استاندارد ملی (برگرفته از B.S 2790) طراحی و ساخته می‌شوند و نقشهٔ آن‌ها پیش از ساخت به تأیید مؤسسه استاندارد می‌رسد. کنترلِ کیفیت در تمام مراحل شامل کنترلِ مواد ورودی، تست‌های غیرمخرب (NDT)، تست هیدرواستاتیک و تست عملکرد است و برای هر دستگاه پلاک و مدارکِ بازرسی ارائه می‌شود. اطلاعاتِ بیشتر دربارهٔ استانداردها را می‌توانید از سازمان ملی استاندارد ایران پیگیری کنید.

نصب، راه‌اندازی و نگهداری

نصب و راه‌اندازیِ دیگ باید توسط تیمِ فنیِ مجرب و مطابقِ الزاماتِ موتورخانه انجام شود. برای عمر و ایمنیِ دیگ، تصفیهٔ آبِ تغذیه با سختی‌گیر ضروری است تا از رسوب‌گذاری جلوگیری شود. بازرسیِ ادواریِ سالانه، تست تجهیزات ایمنی و ضخامت‌سنجیِ دوره‌ای، سلامتِ دیگ را در بلندمدت تضمین می‌کند.

پرسش‌های پرتکرار

تفاوت پشتِ خیس (Wet Back) با پشتِ خشک چیست؟
در طراحیِ Wet Back، محفظهٔ برگشتِ گاز با آب احاطه شده که عمرِ کوره را بیشتر و تلفاتِ حرارتی را کمتر می‌کند؛ به‌همین دلیل انتخابِ مطمئن‌تری است.

چه سوختی برای HSB مناسب است؟
این دیگ‌ها با مشعل گازی، گازوئیلی یا دوگانه‌سوز کار می‌کنند؛ انتخابِ سوخت به دسترسیِ گاز و شرایطِ سایت بستگی دارد.

چطور ظرفیتِ درست را انتخاب کنم؟
بر اساسِ حداکثرِ مصرفِ هم‌زمانِ بخار و فشارِ موردنیاز؛ کافی است دیتای فرایند را به کارشناسانِ ما بدهید تا ظرفیتِ بهینه پیشنهاد شود.

آیا دیگ نیاز به بازرسیِ دوره‌ای دارد؟
بله؛ بازرسیِ ادواریِ سالانه شامل تست هیدرواستاتیک و بررسیِ تجهیزات ایمنی برای بهره‌برداریِ قانونی و ایمن الزامی است.
