پاسخ ۳۰ ثانیهای: نوع قفل شیر را شکل مکانیزم شیر تعیین میکند، نه سلیقه: شیر توپی (اهرم ربعگرد) قفل اهرمی میخواهد؛ شیر دروازهای (فرمان چرخشی) قفل چرخگیر یا پوشش گنبدی؛ شیر گازی و سیلندر، پوشش مخصوص؛ و شیرهای نامنظم یا چندتایی، قفل کابلی. پیش از خرید، یک نکته قطعی است: قطر و تیپ شیرهای مسیر خود را اندازه بگیرید — قفلی که روی شیر ننشیند، صفر درصد ایمنی میدهد.
تاریخ آخرین بازبینی: ۲۲ تیر ۱۴۰۵
در کارهای برقی، ایزولاسیون ساده است: بریکر را قطع کن و قفل بزن. اما در موتورخانه و خطوط فرایندی، انرژی از جای دیگری هم میآید — از شیرها. بخار داغ، گاز، هوای فشرده، سیال شیمیایی. و اینجاست که یک اشتباه رایج رخ میدهد: تیم ایمنی یک بسته قفل شیر عمومی میخرد و بعد در کارگاه معلوم میشود هیچکدام روی شیرهای واقعی نمینشیند.
این راهنما دقیقاً برای جلوگیری از همان خرید اشتباه است.
جدول تطبیق: شیر شما کدام قفل را میخواهد؟
| نوع شیر | مکانیزم | قفل مناسب | نکته |
|---|---|---|---|
| شیر توپی (Ball Valve) | اهرم ربعگرد (۹۰ درجه) | قفل اهرمی — اهرم را در وضعیت بسته زندانی میکند | رایجترین تیپ در خطوط صنعتی |
| شیر دروازهای (Gate Valve) | فرمان چرخشی | پوشش گنبدی یا قفل چرخگیر | سایز پوشش باید با قطر فرمان همخوان باشد |
| شیر پروانهای (Butterfly) | اهرم یا گیربکس | قفل اهرمی یا قفل مخصوص گیربکس | در خطوط با قطر بزرگ |
| شیر گازی / سیلندر | شیر کوچک چرخشی | پوشش مخصوص شیر گاز | معمولاً بدنهی شفاف برای دیدن وضعیت |

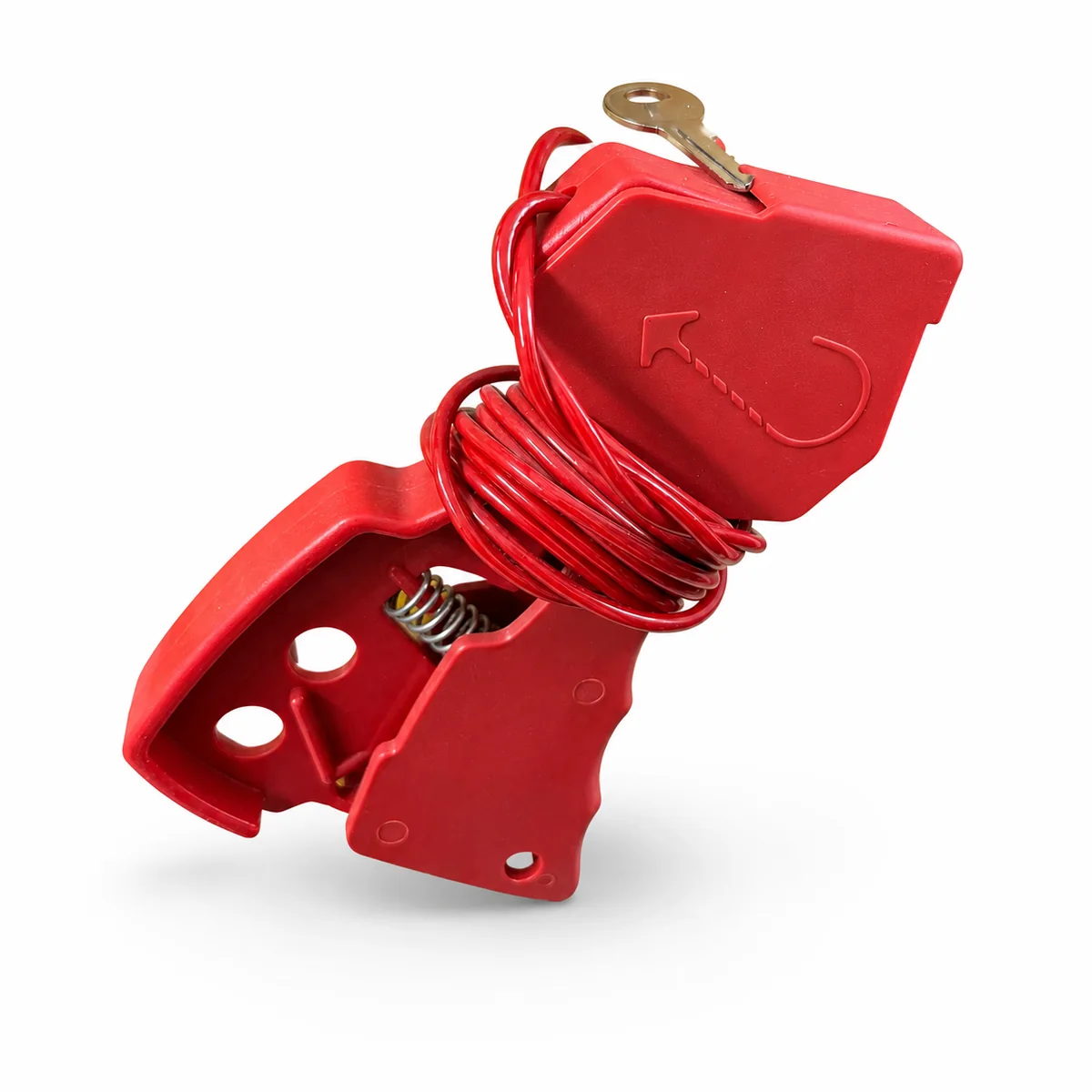

| شیرهای نامنظم یا چند شیر کنار هم | — | قفل کابلی | کابل از میان دستگیرهها عبور میکند و سفت میشود |
پوشش شیر یا قفل اهرمی؟ تفاوت بنیادی
این دو ابزار، دو فلسفهی متفاوت دارند:

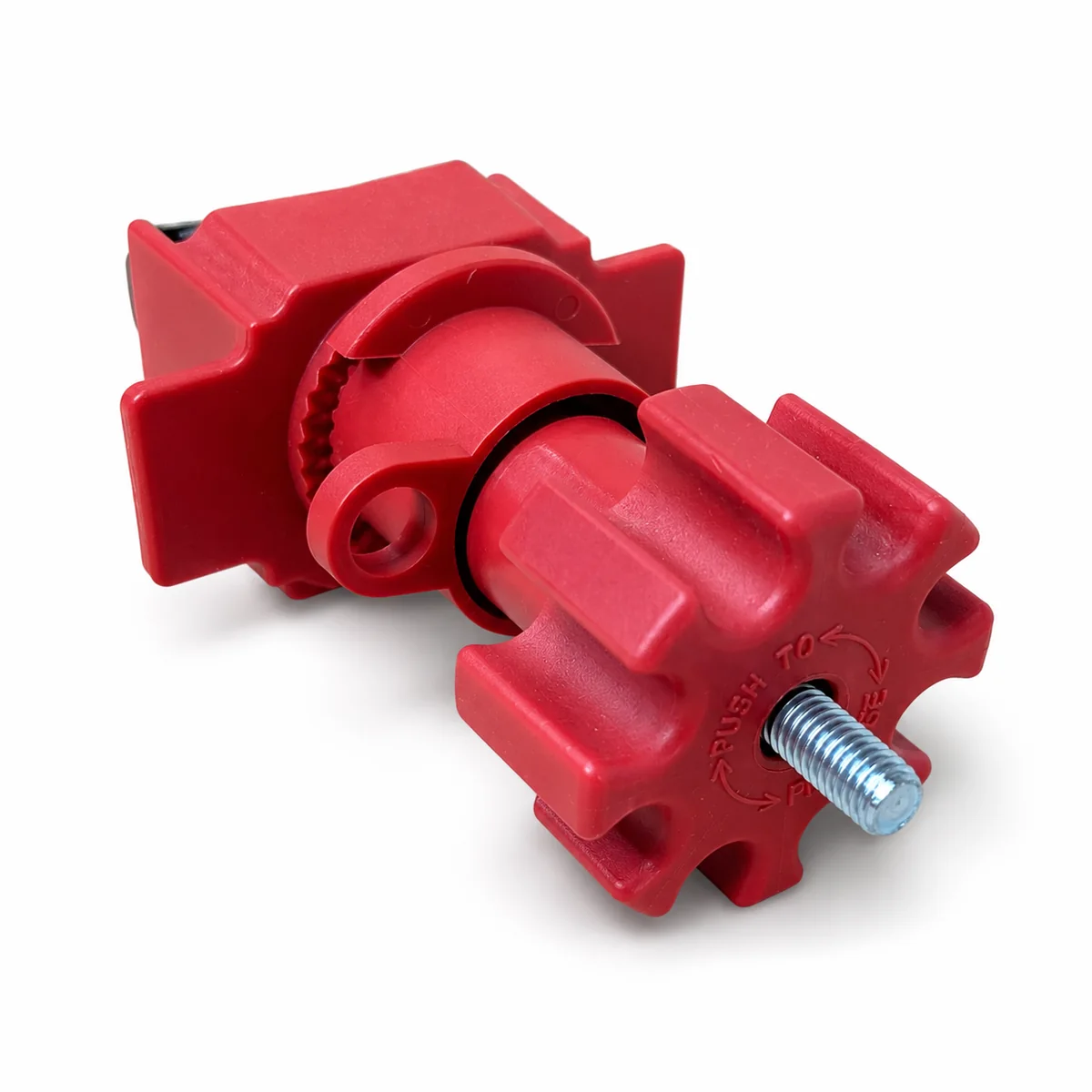

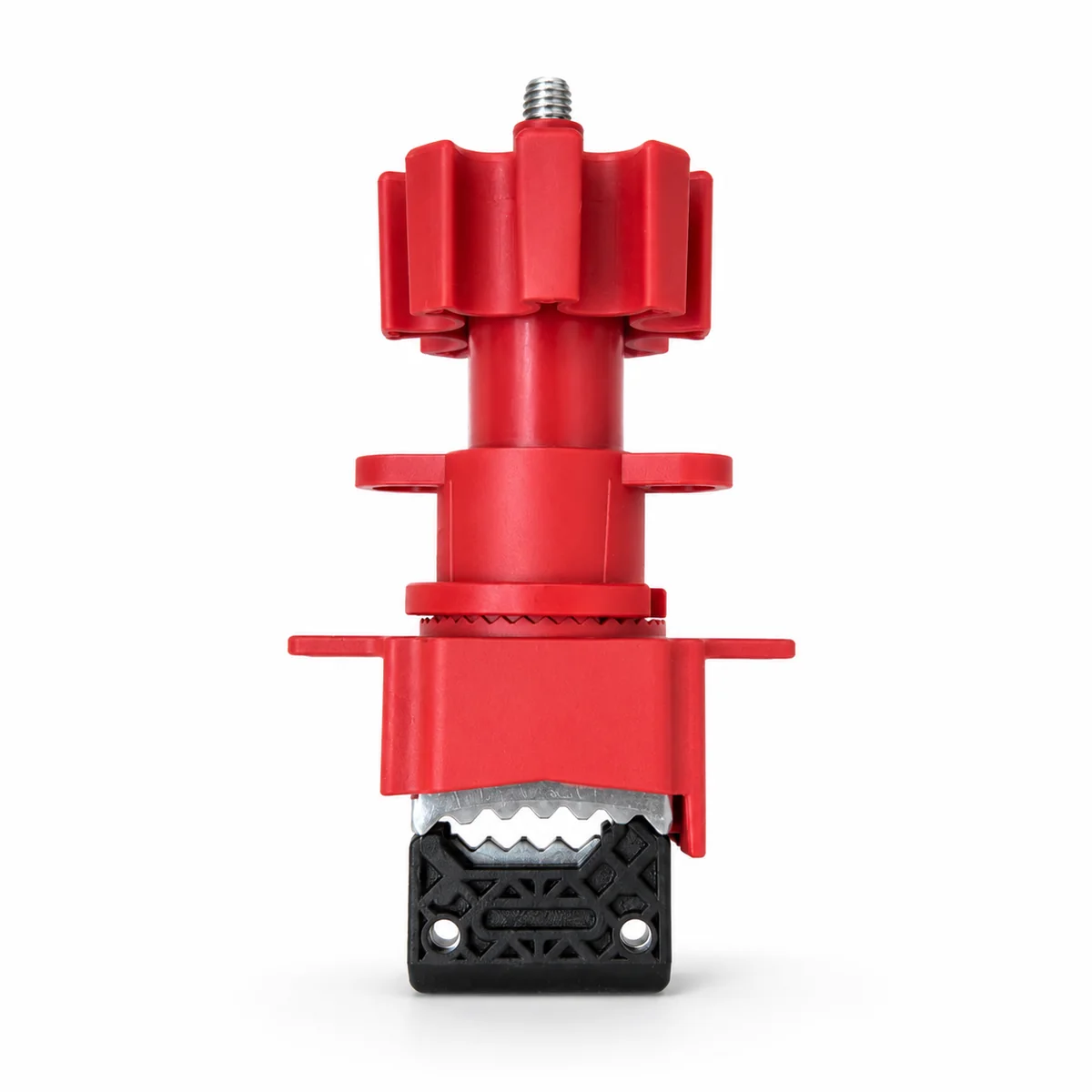

قفل اهرمی اهرم را در وضعیت بسته مهار میکند. اهرم دیده میشود، اما حرکت نمیکند. ساده، سبک و سریع.

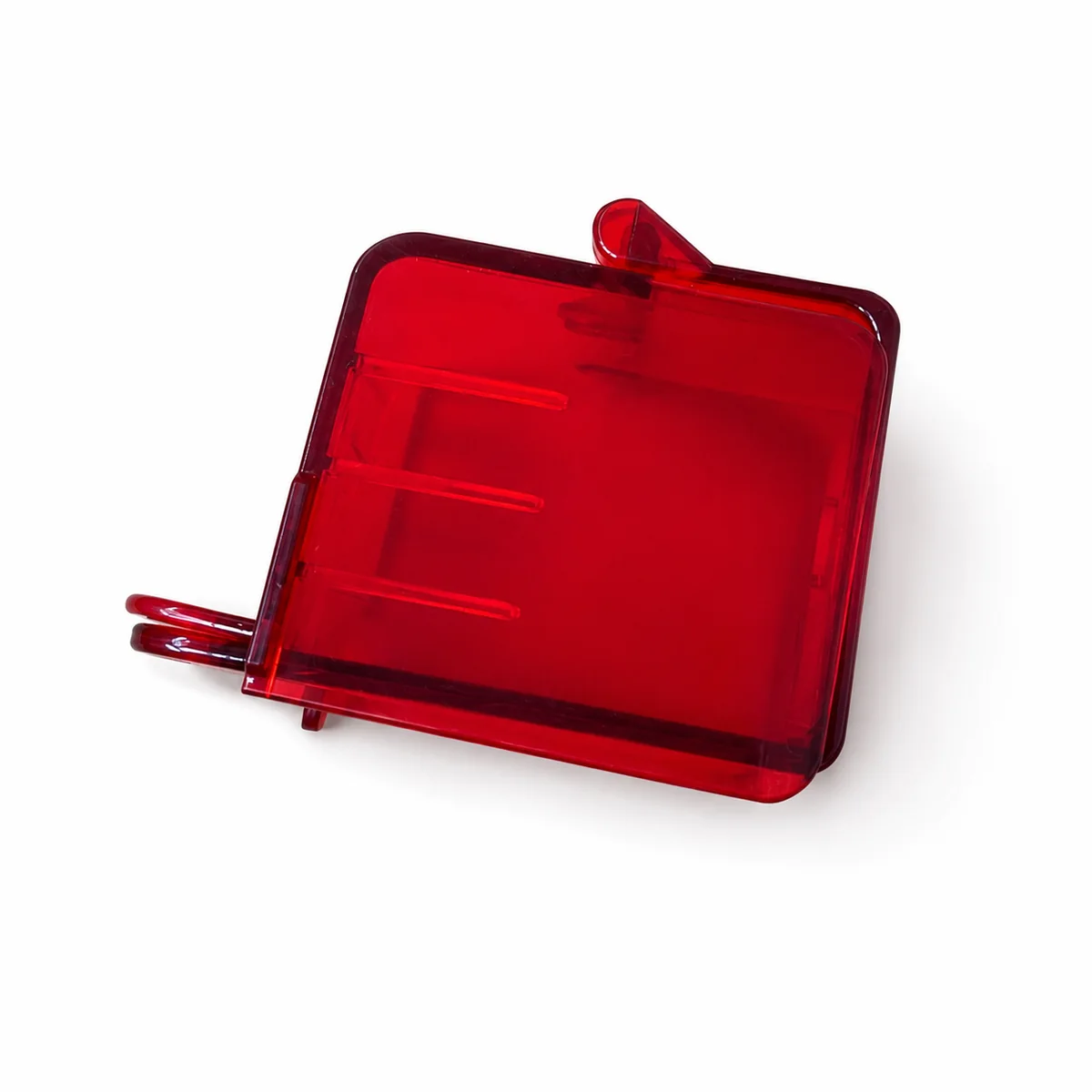

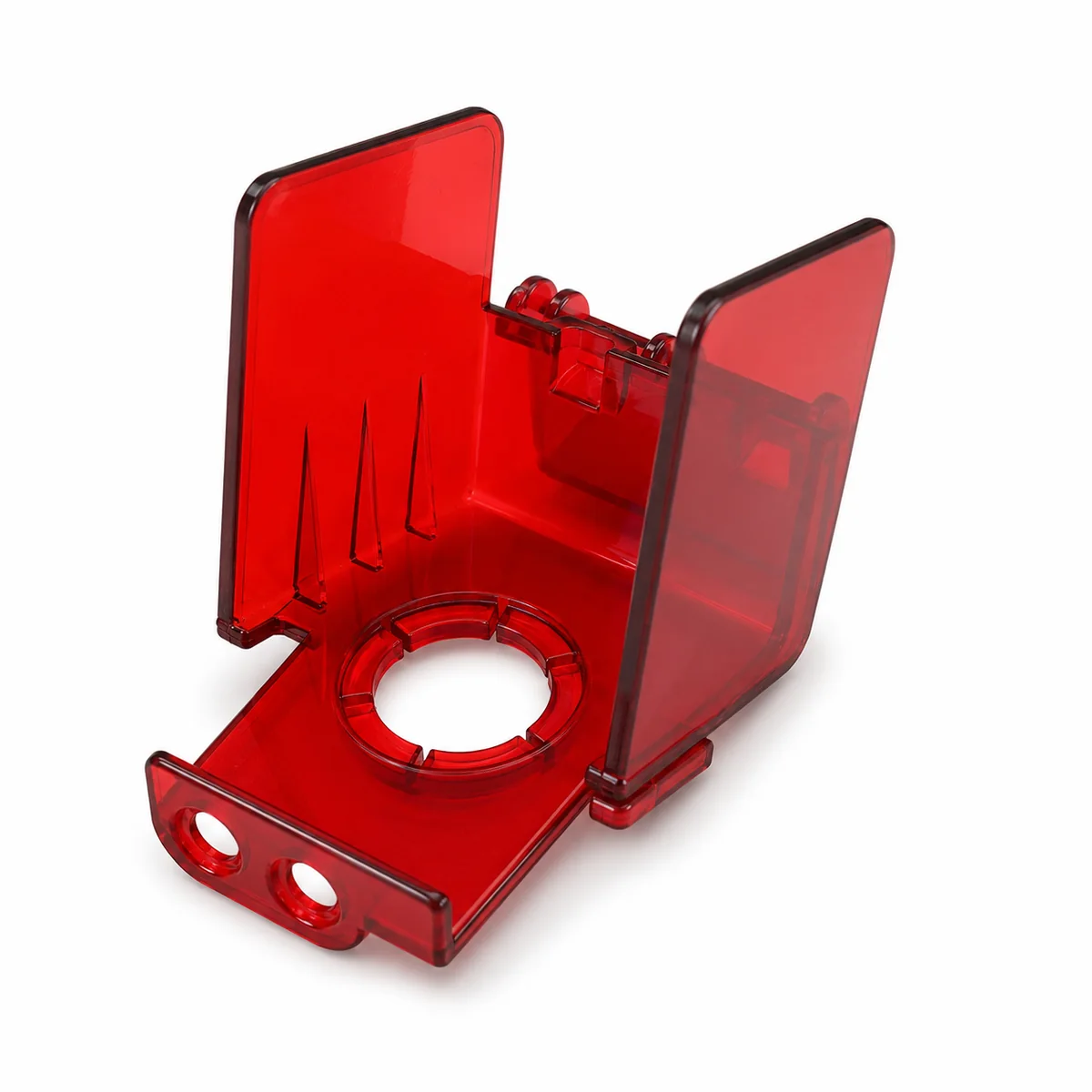

پوشش شیر کل مکانیزم را میپوشاند. کسی نمیتواند حتی دست به فرمان بزند. این حالت برای شیرهایی که وسوسهی «فقط یک ذره بازش کنم» دارند، یا شیرهایی که در مسیر عبور افراد هستند، امنتر است.
سه اشتباه رایج در خرید قفل شیر
۱. خرید بدون اندازهگیری. «یک ست قفل شیر بفرستید» رایجترین جملهای است که به شکست ختم میشود. قطر فرمان، طول اهرم و فاصلهی تا دیوار را اندازه بگیرید و بفرستید. قفلی که روی شیر ننشیند، فقط هزینه است.
۲. فکر کردن به شیر، نه به مسیر. یک تجهیز ممکن است سه شیر در مسیرش داشته باشد: شیر اصلی، شیر بایپس، و شیر تخلیه. اگر فقط شیر اصلی را قفل کنید و بایپس باز بماند، ایزولاسیون انجام نشده است.
۳. فراموشکردن تخلیهی فشار. قفل شیر جلوی ورود سیال جدید را میگیرد. اما سیالی که همین حالا داخل خط است — با فشار و دمای خودش — هنوز خطرناک است. پس از قفل، باید تخلیه شود و خنک شود.
قفل شیر در موتورخانه؛ کجاها را قفل کنیم؟
پیش از هر تعمیر روی دیگ بخار، مشعل یا پمپ تغذیه، این نقاط باید ایزوله شوند:
- شیر اصلی بخار — خروجی دیگ به سمت مصرفکنندهها
- شیر خط سوخت — گاز یا گازوئیل ورودی مشعل
- شیر آب تغذیه — ورودی پمپ به دیگ
- شیر بلودان — تخلیهی زیرآب
- هر شیر بایپسی که مسیر را دور میزند
و بهموازات آن، برق مشعل و پمپها با قفل بریکر از تابلو قطع میشود.
سؤالات متداول
یک قفل شیر برای همهی شیرها کافی نیست؟
خیر. مکانیزم شیر توپی با شیر دروازهای بنیادی متفاوت است. قفل «یونیورسال» معمولاً یعنی قفلی که روی هیچ شیری کامل نمینشیند.
چند عدد لازم دارم؟
به ازای هر شیر در مسیر ایزولاسیون، یک قفل. فهرست نقاط را از رویهی مکتوب لوتوی همان تجهیز دربیاورید. برآورد سریع را با محاسبهگر ست تجهیزات لوتو بگیرید.
آیا قفل شیر جای بلایند (مسدودی) را میگیرد؟
خیر. در کارهای پرخطر — مثل ورود به مخزن — قفل شیر کافی نیست و باید مسیر با صفحهی مسدودکننده فیزیکی قطع شود. جزئیات را در فرم مجوز ورود به فضای بسته آوردهایم.
انتخاب و استعلام
قطر و تیپ شیرهای مسیر خود را به کارشناسان ما اعلام کنید تا قفل متناسب پیشنهاد شود.
