چرا دیگ بخار به دیاریتور نیاز دارد؟
خوردگیِ دیگ بخار همیشه از رسوب شروع نمیشود؛ بخشِ بزرگی از آن کارِ اکسیژنِ محلول است. آبِ تغذیهای که اکسیژن دارد، از داخل به جدارهٔ لولهها و بدنهٔ دیگ حمله میکند و حفرههای نقطهای (پیتینگ) میسازد — خوردگیای که تا وقتی لوله سوراخ نشود دیده نمیشود. دیاکسیدکربنِ محلول هم با آب ترکیب میشود و اسیدِ کربنیک میسازد که خوردگی را تندتر میکند.
سختیگیر این دو گاز را حذف نمیکند؛ کارِ او فقط کلسیم و منیزیم است. برای همین در دیگهای بخارِ صنعتی که پیوسته کار میکنند، هوازدایی یک مرحلهٔ جداگانه و لازم است.
دیاریتور کجای زنجیره مینشیند؟
مسیرِ استانداردِ آب در موتورخانه: سختیگیر (حذف سختی) ← دیاریتور (حذف گازها + پیشگرمایش) ← پمپ تغذیه ← دیگ بخار. سختیگیر جلوی رسوب را میگیرد و دیاریتور جلوی خوردگی را؛ نبودِ هرکدام، اثرِ دیگری را کم میکند. شرحِ کاملِ این زنجیره در مقالهٔ تصفیه آب دیگ بخار آمده است.
اصولِ کار؛ چطور گاز از آب جدا میشود؟
عملکردِ دیاریتور بر دو اصلِ ساده استوار است: با افزایش دما و کاهشِ فشارِ جزئیِ گاز (قانون هانری)، حلالیتِ گاز در آب افت میکند. آبِ تغذیه در بالای برجکِ دیاریشن بهصورتِ قطراتِ ریز پاشیده میشود و با بخارِ کمفشاری که از پایین بالا میآید تماس میگیرد؛ دما تا نزدیکِ دمای اشباع بالا میرود، گازها آزاد میشوند و از شیرِ ونتِ بالای برجک به بیرون میروند. آبِ هوازداییشده در مخزنِ ذخیرهٔ زیرِ برجک جمع میشود و گرم میماند تا پمپِ تغذیه آن را به دیگ بفرستد. اکسیژنِ باقیمانده معمولاً با جاذبِ شیمیایی (مانند سولفیت سدیم) کنترل میشود؛ دیاریتور بارِ اصلی را برمیدارد و شیمیایی، کارِ تکمیلی را.
شناسنامهٔ فنی محصول
| ظرفیت خروجی | ۲٬۰۰۰ تا ۶۰٬۰۰۰ کیلوگرم در ساعت |
| نوع | دیاریتور طرح پرمیوتیت، همراه مخزن آب تغذیه |
| متریال بدنه | فولاد کربنی با عدسی در دو انتها |
| جوشکاری | مطابق WPS، توسط جوشکاران دارای گواهینامهٔ صلاحیت |
| تست | هیدرواستاتیک با ۱٫۵ برابر فشار کاری |
| تجهیزات همراه | شیرآلات · سطحسنج · اتصالات مطابق نقشهٔ پروژه |
| گارانتی و خدمات | ۲ سال گارانتی · ۱۵ سال خدمات پس از فروش |
| مدارک قابل ارائه | گزارش تست فشار · شناسنامهٔ فنی |
| نقشهٔ فنی | دانلود از کتابخانهٔ نقشههای فنی |
| بازرسی دورهای | بازرسی ظروف تحت فشار |
| قیمت | استعلام تلفنی: ۰۲۱-۴۴۹۴۵۰۰۷ |

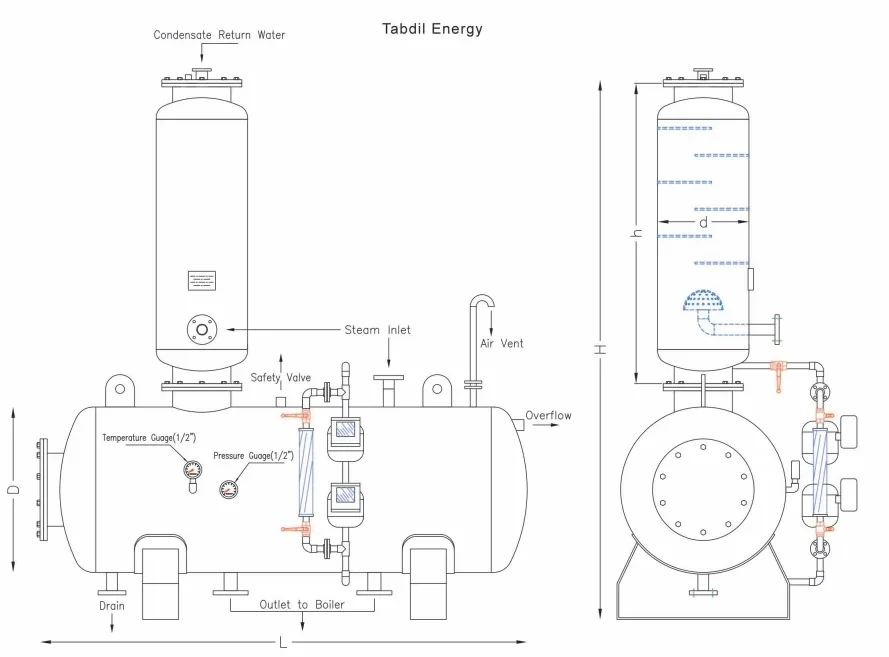

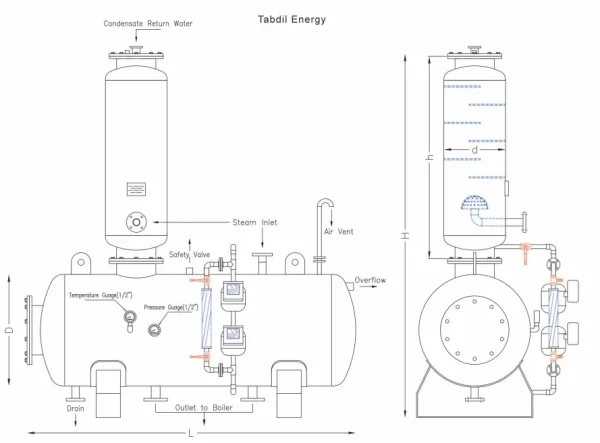

ساختار و متریالِ SDA

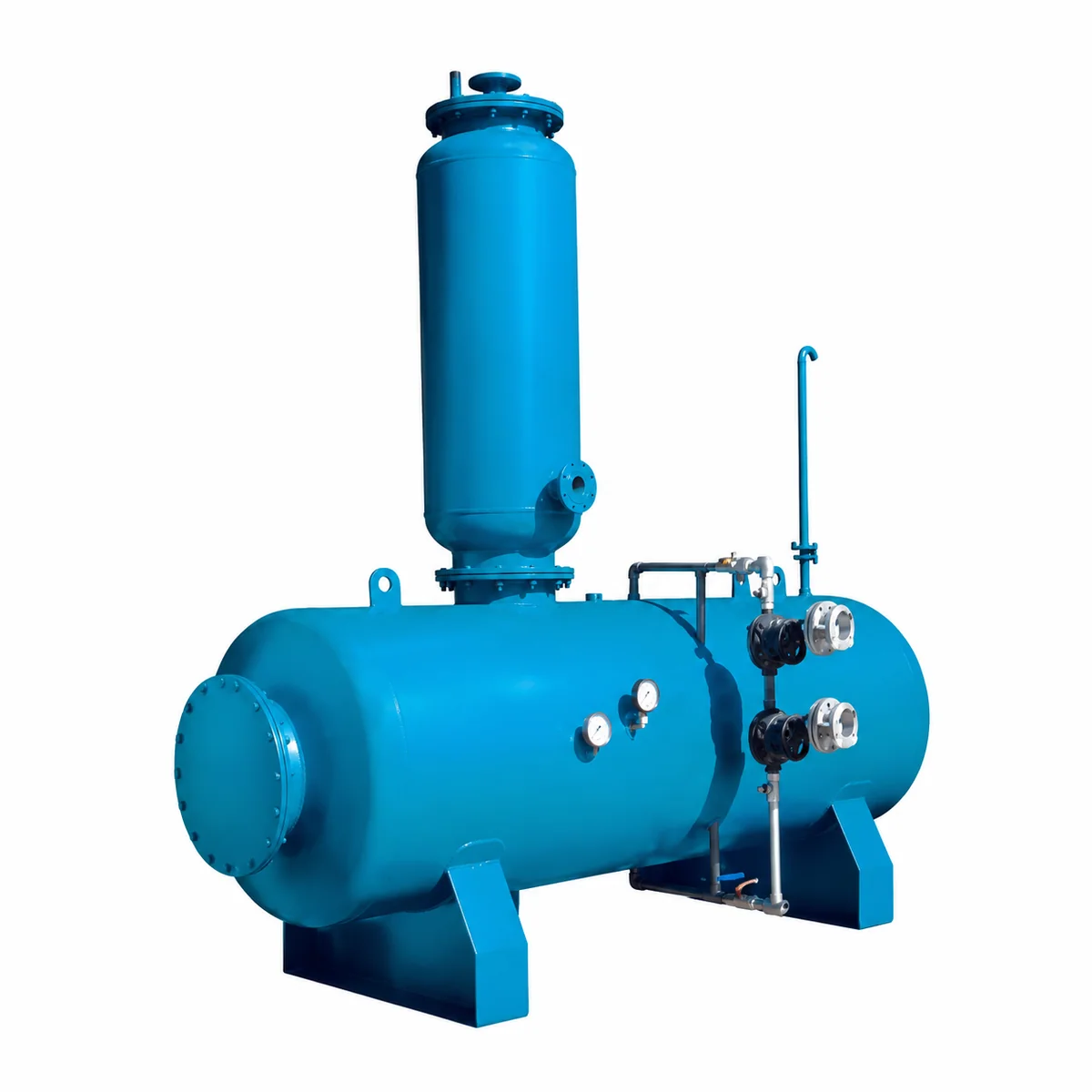

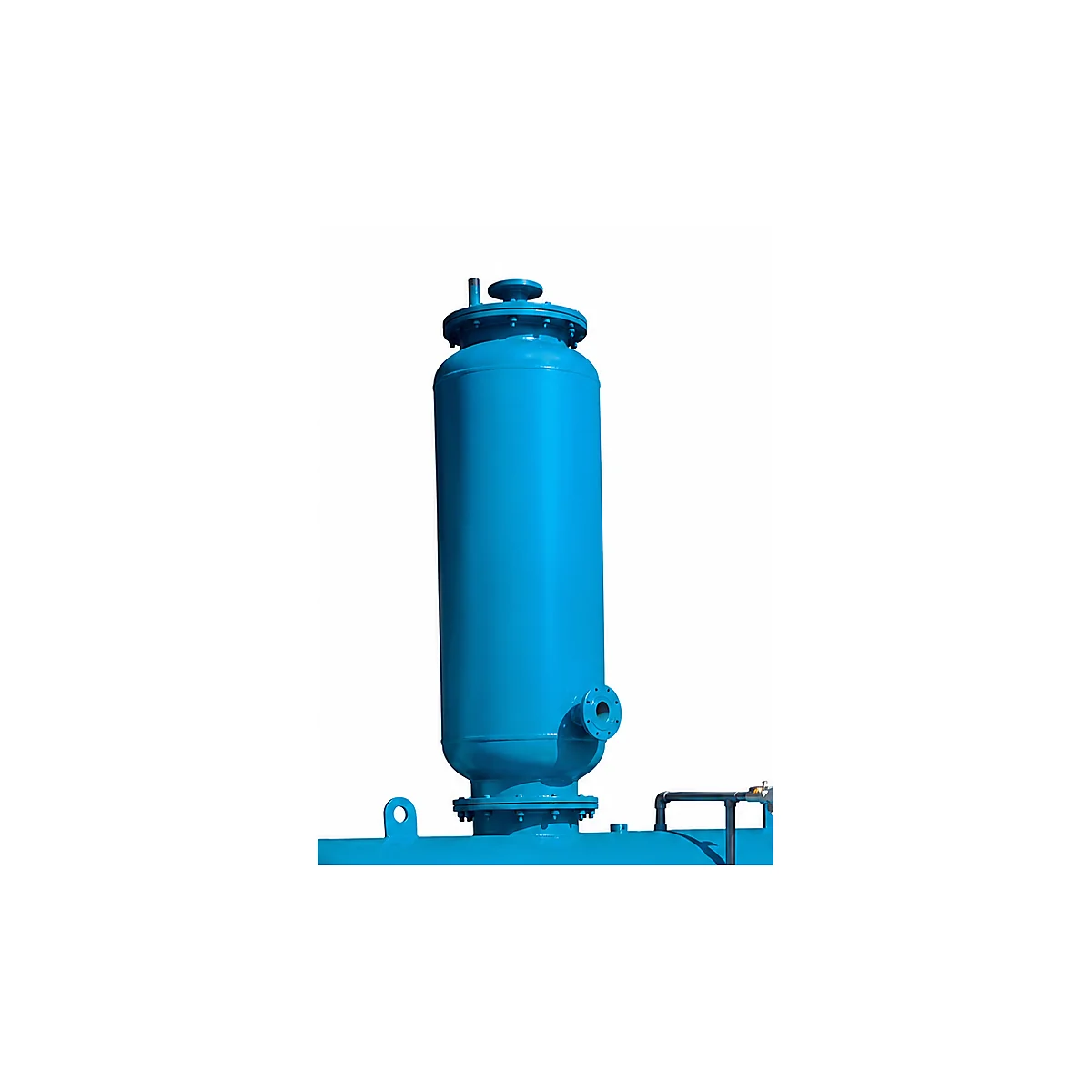

مخزنِ اصلیِ دیاریتورهای نوین صنعت سارینا از فولاد کربنی و با عدسی در دو انتها ساخته میشود. مخزن دارای دریچهٔ منهول است و برجکِ دیاریشن به مخزنِ اصلی متصل میشود. پس از ساخت، زنگزدایی و تمیزکاری انجام میشود و سطحِ داخلی با یک لایه پرایمر و دو لایه رنگ اپوکسیِ مقاوم در برابر حرارت پوشش داده میشود؛ سطحِ بیرونی با دو دست ضدِزنگ و رنگِ روغنی.
گزینهٔ ارتقا (بهدرخواستِ مشتری): بدنهٔ مخزن از ورقِ A516 Gr70 و برجک و تجهیزاتِ داخلی از استنلس استیل ساخته میشوند — انتخابی برای پروژههایی با شرایطِ سختتر یا عمرِ طراحیِ بالاتر.
جدولِ کاملِ مدلها
| مدل | ظرفیت خروجی (kg/hr) | حجم مخزن (لیتر) | طول L (mm) | قطر D (mm) | ارتفاع H (mm) | قطر برجک d (اینچ) | ارتفاع برجک h (mm) |
|---|---|---|---|---|---|---|---|
| SDA-2000 | ۲٬۰۰۰ | ۴۴۰ | ۱۸۰۰ | ۶۲۰ | ۲۰۰۰ | ۱۰ | ۱۱۰۰ |
| SDA-5000 | ۵٬۰۰۰ | ۴۴۰ | ۱۸۰۰ | ۶۲۰ | ۲۱۰۰ | ۱۲ | ۱۲۲۰ |
| SDA-10000 | ۱۰٬۰۰۰ | ۱۳۲۰ | ۲۲۰۰ | ۹۲۰ | ۲۶۰۰ | ۱۶ | ۱۴۴۰ |
| SDA-15000 | ۱۵٬۰۰۰ | ۱۳۲۰ | ۲۲۰۰ | ۹۲۰ | ۲۷۰۰ | ۲۰ | ۱۶۰۰ |
| SDA-20000 | ۲۰٬۰۰۰ | ۱۷۲۰ | ۲۸۰۰ | ۹۲۰ | ۲۸۰۰ | ۲۴ | ۱۷۰۰ |
| SDA-30000 | ۳۰٬۰۰۰ | ۳۲۰۰ | ۲۹۰۰ | ۱۲۲۰ | ۳۲۵۰ | ۲۸ | ۱۸۰۰ |
| SDA-45000 | ۴۵٬۰۰۰ | ۴۲۸۰ | ۳۸۵۰ | ۱۲۲۰ | ۳۴۰۰ | ۳۶ | ۱۹۰۰ |
| SDA-60000 | ۶۰٬۰۰۰ | ۱۰۲۵۰ | ۴۲۰۰ | ۱۵۲۰ | ۳۸۰۰ | ۴۲ | ۲۱۰۰ |
ابعاد و وزنها جنبهٔ راهنما دارند و ممکن است تغییر کنند؛ دادهٔ تکمیلی بر اساسِ درخواستِ مشتری ارائه میشود.
سایزِ اتصالات
| مدل | ورودی آب | ورودی بخار | خروجی آب | سرریز | برگشت کندانس | تخلیه |
|---|---|---|---|---|---|---|
| SDA-2000 | ۱¼″ | ۲″ | ۲″ | ۱¼″ | ۱″ | ۱″ |
| SDA-5000 | ۱½″ | ۳″ | ۲″ | ۱¼″ | ۱″ | ۱½″ |
| SDA-10000 | ۱½″ | ۳″ | ۳″ | ۲½″ | ۱″ | ۱½″ |
| SDA-15000 | ۲″ | ۳″ | ۳″ | ۲½″ | ۱¼″ | ۱½″ |
| SDA-20000 | ۲″ | ۴″ | ۳″ | ۲½″ | ۱¼″ | ۲″ |
| SDA-30000 | ۲½″ | ۶″ | ۴″ | ۳″ | ۱½″ | ۲″ |
| SDA-45000 | ۳″ | ۶″ | ۴″ | ۳″ | ۲″ | ۲″ |
| SDA-60000 | ۴″ | ۶″ | ۴″ | ۳″ | ۲½″ | ۲″ |
چطور ظرفیتِ درست را انتخاب کنیم؟
ظرفیتِ دیاریتور با ظرفیتِ بخارِ دیگ شروع میشود، اما فقط با آن تعیین نمیشود. سه پارامترِ دیگر هم تعیینکنندهاند: درصدِ برگشتِ کندانس (هرچه بیشتر، بارِ هوازدایی کمتر و دمای ورودی بالاتر)، الگوی مصرفِ بخار (پیوسته یا پیکدار) و حجمِ ذخیرهٔ موردنیاز برای پوششِ نوساناتِ مصرف. بهعنوانِ قاعدهٔ سرانگشتی، ظرفیتِ خروجیِ دیاریتور دستِکم باید هماندازهٔ حداکثرِ دبیِ آبِ تغذیهٔ دیگ باشد.
اگر ظرفیتِ دیگِ شما مشخص است، مدلِ SDA متناظر را از جدولِ بالا انتخاب کنید؛ برای انتخابِ دقیقتر، آنالیزِ آب و مشخصاتِ دیگ را به کارشناسانِ ما بدهید. راهنمای انتخابِ خودِ دیگ در صفحهٔ دیگ بخار افقی HSB و مبانیِ فنیِ هوازدایی در مقالهٔ دی اریتور چیست؟ آمده است. برای سایزینگِ سختیگیرِ مسیر هم محاسبهگر سایز سختیگیر را داریم.
نکاتِ نصب و بهرهبرداری
ارتفاعِ نصب: دیاریتور باید بهاندازهٔ کافی بالاتر از پمپِ تغذیه نصب شود. آبِ خروجیِ دیاریتور نزدیکِ دمای اشباع است و اگر هدِ مکشِ کافی (NPSH) فراهم نشود، در پمپ کاویتاسیون رخ میدهد و پمپ آسیب میبیند.
ونت: شیرِ تخلیهٔ گازِ بالای برجک باید بهاندازهٔ لازم باز باشد؛ ونتِ بسته یعنی گازها در آب میمانند و هوازدایی عملاً انجام نمیشود.
بخارِ ورودی: فشارِ بخارِ برجک باید پایدار بماند تا دما و جداسازی حفظ شود.
مکملِ شیمیایی: جاذبِ اکسیژن برای حذفِ باقیماندهٔ اکسیژن توصیه میشود، نه بهجای دیاریتور.
پرسشهای پرتکرار
دیاریتور برای هر دیگ بخاری لازم است؟
برای دیگهای بخارِ صنعتی با کارکردِ پیوسته، هوازدایی بهشدت توصیه میشود؛ ضرورت و ظرفیتِ دقیق به شرایطِ آب، ظرفیتِ دیگ و درصدِ برگشتِ کندانس بستگی دارد.
فرقِ دیاریتور با منبعِ تغذیه (فیدواتر تانک) چیست؟
منبعِ تغذیه فقط آب را ذخیره میکند؛ دیاریتور علاوه بر ذخیره، با تماسِ آب و بخار گازهای محلول را حذف و آب را پیشگرم میکند.
فقط سختیگیر کافی نیست؟
نه. سختیگیر جلوی رسوب را میگیرد اما اکسیژنِ محلول را حذف نمیکند؛ خوردگیِ ناشی از اکسیژن فقط با هوازدایی متوقف میشود.
چرا باید بالاتر از پمپ نصب شود؟
چون آبِ خروجی داغ است و برای جلوگیری از کاویتاسیونِ پمپِ تغذیه به هدِ مکشِ مثبت (NPSH) نیاز است.
