دیگ روغن داغ چیست؟ دما تا ۳۵۰ درجه، ظرفیت و تفاوت با دیگ بخار

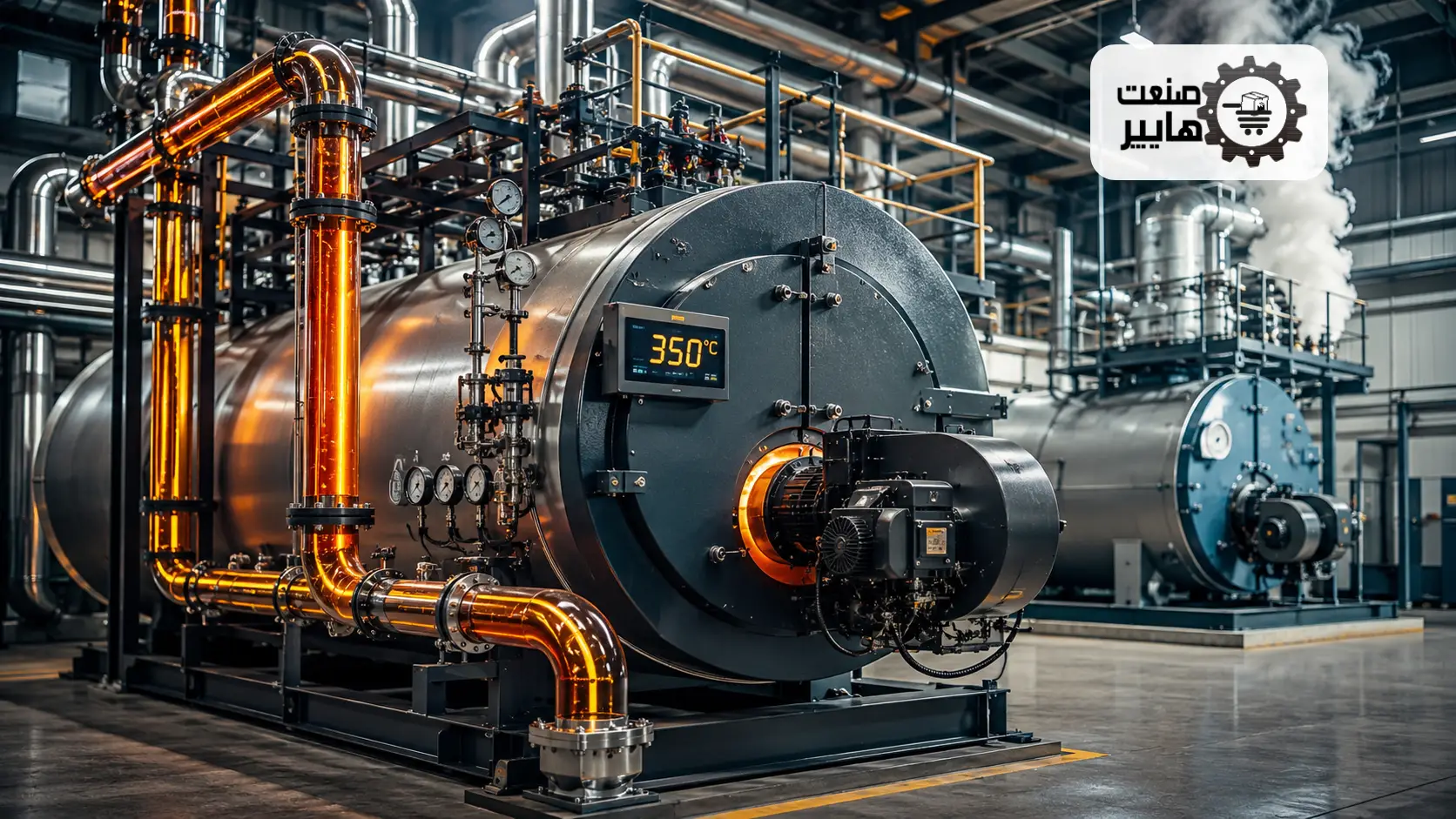

دیگ روغن داغ (هیتر روغن حرارتی، مدل SOH) به‌جای آب، روغن حرارتی را در یک مدار بسته گرم می‌کند و دمای کاری تا ۳۵۰ درجهٔ سانتی‌گراد را تحویل می‌دهد، بدون آن‌که فشار مدار بالا برود. بازهٔ ظرفیت آن ۱۵۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ کیلوکالری بر ساعت و طراحی آن سه‌پاس مطابق API است.

تفاوت اصلی این تجهیز با دیگ بخار در یک جمله خلاصه می‌شود: در سیستم بخار، هر درجه دمای بیشتر را باید با فشار بیشتر خرید؛ در مدار روغن داغ، دما بالا می‌رود اما فشار تقریباً همان‌جا می‌ماند. برای فرآیندهایی که به حرارت بالای صد درجه نیاز دارند ولی نمی‌خواهند درگیر یک مدار پرفشار شوند، همین یک ویژگی تصمیم را روشن می‌کند.

چه زمانی دیگ روغن داغ انتخاب درست است؟

اگر فرآیند شما هر سه شرط زیر را داشته باشد، روغن داغ گزینهٔ منطقی است:

دمای مورد نیاز بالاتر از چیزی است که مدار آب گرم می‌تواند بدهد
خودِ بخار در فرآیند مصرف نمی‌شود و فقط حرارت لازم است
هزینه و دردسر زنجیرهٔ تصفیهٔ آب و بازرسی دوره‌ای مدار پرفشار توجیه ندارد

صنایع نساجی و رنگرزی، چوب و کاغذ، و صنایع شیمیایی متداول‌ترین مصرف‌کنندگان این تجهیزند؛ در همهٔ این خطوط، حرارت باید مستقیم به پرس، خشک‌کن یا راکتور برسد و کسی به بخار به‌عنوان سیال مصرفی نیاز ندارد.

نکتهٔ تصمیم: اگر جایی از خط تولید شما بخار را مصرف می‌کند — استریل، پخت، مرطوب‌سازی — دیگ روغن داغ جایگزین دیگ بخار نمی‌شود. این دو مکمل‌اند، نه رقیب.

مقایسه با دیگ بخار و دیگ آب داغ

سه تجهیز، سه سیال، سه بازهٔ کاری متفاوت. جدول زیر مرز آن‌ها را مشخص می‌کند:

ویژگی	دیگ روغن داغ SOH	دیگ بخار افقی HSB	دیگ آب داغ HWB
سیال انتقال حرارت	روغن حرارتی	آب و بخار	آب
بازهٔ ظرفیت	۱۵۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ kcal/hr	۳۰۰ تا ۱۲٬۰۰۰ kg/hr	۴۰۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ kcal/hr
حد کاری	دما تا ۳۵۰ درجه	فشار ۱۰ بار	دما تا ۱۳۵ درجه
استاندارد طراحی	API، سه‌پاس	B.S 2790، Wet Back	B.S 2790
نیاز به تصفیهٔ آب تغذیه	ندارد (مدار بستهٔ روغن)	دارد	دارد
صفحهٔ محصول	دیگ روغن داغ SOH	دیگ بخار افقی HSB	دیگ آب داغ HWB

ابعاد و وزن‌ها جنبهٔ راهنما دارند و قابل تغییرند.

ظرفیت و مشخصات فنی مدل SOH

مشخصه	مقدار
مدل	SOH
بازهٔ ظرفیت حرارتی	۱۵۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ kcal/hr
حداکثر دمای کاری	تا ۳۵۰ درجهٔ سانتی‌گراد
نوع طراحی	سه‌پاس، مطابق API
ورق بدنه	17Mn4 مطابق DIN 17155
لولهٔ بدون درز	ST35.8 مطابق DIN 17175
جوشکاری	مطابق WPS تأییدشده
گارانتی	دو سال
ابعاد، وزن و نوع مشعل	بر اساس درخواست مشتری

ابعاد و وزن‌ها جنبهٔ راهنما دارند و قابل تغییرند.

ظرفیت را چطور انتخاب کنیم؟

مبنای انتخاب، بار حرارتی واقعی مصرف‌کننده‌هاست، نه متراژ سالن و نه ظرفیت دستگاه قبلی. سه ورودی لازم دارید:

مجموع بار حرارتی تجهیزات مصرف‌کننده بر حسب کیلوکالری بر ساعت
دمای رفت و برگشت مورد نیاز فرآیند
ضریب هم‌زمانی — همهٔ مصرف‌کننده‌ها هم‌زمان کار نمی‌کنند

انتخاب بیش از حد بزرگ هزینهٔ اولیه و مصرف سوخت را بالا می‌برد و دستگاه را در بار کم نگه می‌دارد؛ انتخاب کوچک هم فرآیند را در اوج مصرف زمین می‌زند. برای همین بهتر است عدد نهایی با کارشناس فنی بسته شود.

سه اشتباه رایج در خرید دیگ روغن داغ

اشتباه	نتیجه‌اش چه می‌شود
انتخاب روغن حرارتی نامناسب یا کارکرده	تجزیهٔ حرارتی روغن، رسوب کربنی روی لوله و افت شدید انتقال حرارت
بی‌توجهی به مدار انبساط و هواگیری	ورود هوا به مدار داغ و اکسید شدن سریع روغن
مقایسهٔ قیمت بدون مقایسهٔ جنس ورق و مدارک جوش	دستگاهی که ارزان‌تر خریده می‌شود ولی سطح حرارتی و عمر کمتری دارد

در مورد بند سوم، سنجهٔ ساده این است: ورق بدنه و گرید لوله و مدارک WPS را کتبی بخواهید. اگر فروشنده‌ای این‌ها را نمی‌دهد، مقایسهٔ قیمت بی‌معناست.

در کنار دیگ روغن داغ چه چیزی لازم می‌شود؟

مدار روغن بسته است و به زنجیرهٔ تصفیهٔ آب نیاز ندارد، اما اگر در همان موتورخانه بخار یا آب گرم هم تولید می‌کنید، آن مدارها قواعد خودشان را دارند:

برای انتقال حرارت به سیال ثانویه: مبدل حرارتی پوسته‌ولوله و صفحه‌ای — و راهنمای انتخاب مبدل حرارتی
برای تنظیم فشار و جبران انبساط: مخزن ذخیره و منبع انبساط
اگر مدار بخار هم دارید: تصفیهٔ آب دیگ بخار و بازرسی دیگ بخار از ابتدا باید در نقشه باشند

نمای کلی چیدمان تجهیزات را در راهنمای جامع موتورخانهٔ بخار صنعتی ببینید.

پرسش‌های پرتکرار

دیگ روغن داغ بهتر است یا دیگ بخار؟

بستگی به این دارد که فرآیند شما به حرارت نیاز دارد یا به خودِ بخار. اگر فقط حرارت لازم است و دما بالای صد درجه است، روغن داغ همان دما را بدون فشار بالا می‌دهد. اگر بخار در فرآیند مصرف می‌شود، جایگزینی معنا ندارد و باید سراغ انتخاب و خرید دیگ بخار بروید.
