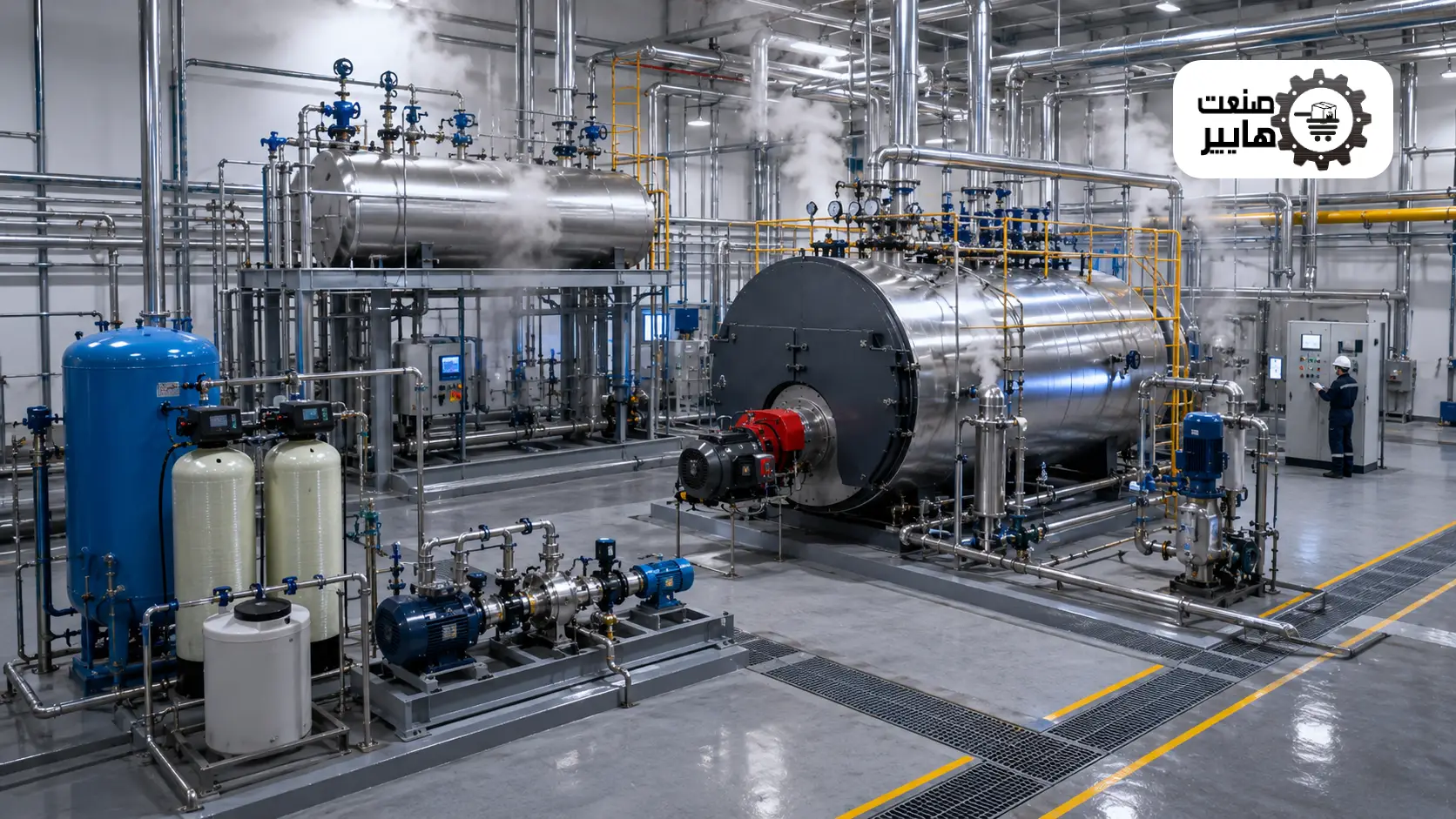

موتورخانهٔ بخار صنعتی عبارت است از مجموعهٔ دیگ بخار و تجهیزات جانبی که با هم بخار پایدار تولید میکنند: دیگ بخار (افقی یا عمودی)، زنجیرهٔ تصفیهٔ آب شامل فیلتر شنی و سختیگیر و دیاریتور، و تجهیزات بازیافت انرژی. انتخاب غلط هر حلقه، عمر کل مجموعه را کوتاه میکند.
این صفحه نقشهٔ راه کامل موتورخانهٔ بخار است: از انتخاب دیگ تا تصفیهٔ آب، بازیافت انرژی، ایمنی و بازرسی. هر بخش به راهنمای تخصصی و محصول مربوطه لینک دارد.
۱. انتخاب دیگ بخار
اولین تصمیم، ظرفیت و فرم دیگ است. مدل افقی برای ظرفیتهای بالا و فشار ۱۰ بار طراحی میشود و مدل عمودی برای موتورخانههای کمفضا.
| مدل | ظرفیت بخار | فشار کاری | مناسب برای |
|---|---|---|---|
| دیگ بخار افقی HSB | ۳۰۰ تا ۱۲٬۰۰۰ kg/hr | ۱۰ بار | کارخانه، پتروشیمی، نساجی، بیمارستان |
| دیگ بخار عمودی VSB | ۶۰ تا ۵۰۰ kg/hr | ۳ تا ۶ بار | کارگاه، استخر، مجتمع مسکونی |
راهنمای تصمیم: انتخاب و خرید دیگ بخار · افقی یا عمودی؟
۲. تصفیهٔ آب تغذیه — حلقهای که بیشتر نادیده گرفته میشود
بیشتر خرابیهای زودهنگام دیگ بخار از خود دیگ نمیآید؛ از کیفیت آب تغذیه میآید. دو تهدید جدا با دو درمان جدا وجود دارد و هیچکدام جای دیگری را نمیگیرد.
| تهدید | علت | تجهیز درمان |
|---|---|---|
| ذرات معلق و کدورت | مواد آلی و ذرات فیزیکی آب خام | فیلتر شنی SSF |
| رسوب روی سطوح حرارتی | املاح کلسیم و منیزیم | سختیگیر رزینی SWS |
| خوردگی حفرهای جداره | اکسیژن و دیاکسید کربن محلول | دیاریتور SDA |
راهنماها: تصفیه آب دیگ بخار · سختی آب و رسوب · دی اریتور چیست؟ · انتخاب سختیگیر
۳. دیگهای حرارتی دیگر
هر فرآیندی به بخار نیاز ندارد. اگر نیاز شما دمای بالا در فشار پایین است، گزینهٔ مناسب فرق میکند.
| تجهیز | بازهٔ ظرفیت | دمای کاری |
|---|---|---|
| دیگ آب داغ HWB | ۴۰۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ kcal/hr | تا ۱۳۵ درجه |
| دیگ آب گرم WWB | ۸۰٬۰۰۰ تا ۳٬۰۰۰٬۰۰۰ kcal/hr | تا ۹۰ درجه |
| دیگ روغن داغ SOH | ۱۵۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ kcal/hr | تا ۳۵۰ درجه |
مزیت دیگ روغن داغ این است که دمای بالا را بدون نیاز به فشار بالا تأمین میکند — به همین دلیل در صنایع نساجی، چوب و کاغذ و شیمیایی کاربرد گستردهای دارد.
۴. انتقال حرارت و ذخیرهسازی
مبدل حرارتی حرارت بخار را بدون اختلاط سیالات منتقل میکند و منبع کویلدار آب گرم مصرفی را تأمین میکند. برای تنظیم فشار مدار هم مخزن ذخیره و منبع انبساط لازم است.
راهنماها: انتخاب مبدل حرارتی · انتخاب منبع کویلدار
۵. ایمنی و بازرسی
دیگ بخار یک مخزن تحت فشار است و مشمول بازرسی دورهای. طراحی مطابق B.S 2790 و نگهداری مدارک فنی، شرط قبولی در بازرسی است.
راهنماها: بازرسی دیگ بخار · چرا دیگ بخار منفجر میشود؟ · گواهینامه بازرسی ظروف تحت فشار
ترتیب درست راهاندازی یک موتورخانهٔ بخار
ترتیب قرارگیری تجهیزات، خودش یک تصمیم فنی است:
- آب خام از فیلتر شنی عبور میکند تا ذرات معلق حذف شوند
- سختیگیر املاح سختیآور را حذف میکند
- دیاریتور گازهای محلول را خارج و آب را پیشگرم میکند
- آب آماده وارد دیگ بخار میشود
- کندانس برگشتی دوباره به مدار بازمیگردد تا انرژی هدر نرود
جمعبندی: هر حلقهٔ حذفشده، هزینهاش را در جای دیگری پس میگیرد — یا در قبض سوخت، یا در عمر دیگ.
پرسشهای پرتکرار
فقط سختیگیر برای دیگ بخار کافی است؟
خیر. سختیگیر فقط املاح سختیآور را حذف میکند و جلوی رسوب را میگیرد، اما گازهای محلول را خارج نمیکند. اگر دیگ با وجود سختیگیر باز هم حفرهدار میشود، مقصر اکسیژن محلول است و به دیاریتور نیاز دارید.
ظرفیت دیگ بخار را چطور حساب کنیم؟
مبنای محاسبه، مجموع مصرف بخار تجهیزات خط تولید، فشار مورد نیاز فرآیند و ضریب همزمانی کارکرد آنهاست. انتخاب بیش از حد بزرگ هم مطلوب نیست؛ دیگ در بار کم راندمان پایینتری دارد.
زمان تحویل و نصب چقدر است؟
زمان ساخت به ظرفیت و مشخصات سفارش بستگی دارد. نصب و راهاندازی انجام میشود و در صورت نصب و نگهداری مطابق استانداردهای متداول، دو سال گارانتی دارد. برای زمانبندی دقیق تماس بگیرید.
قطعات یدکی و خدمات پس از فروش چطور است؟
تجهیزات داخلی ساخته میشوند، پس تأمین قطعات و خدمات تا پایان دورهٔ استهلاک ادامه دارد. این تفاوت مهم تجهیز داخلی با نمونهٔ وارداتی است که ممکن است قطعهاش ماهها طول بکشد.
