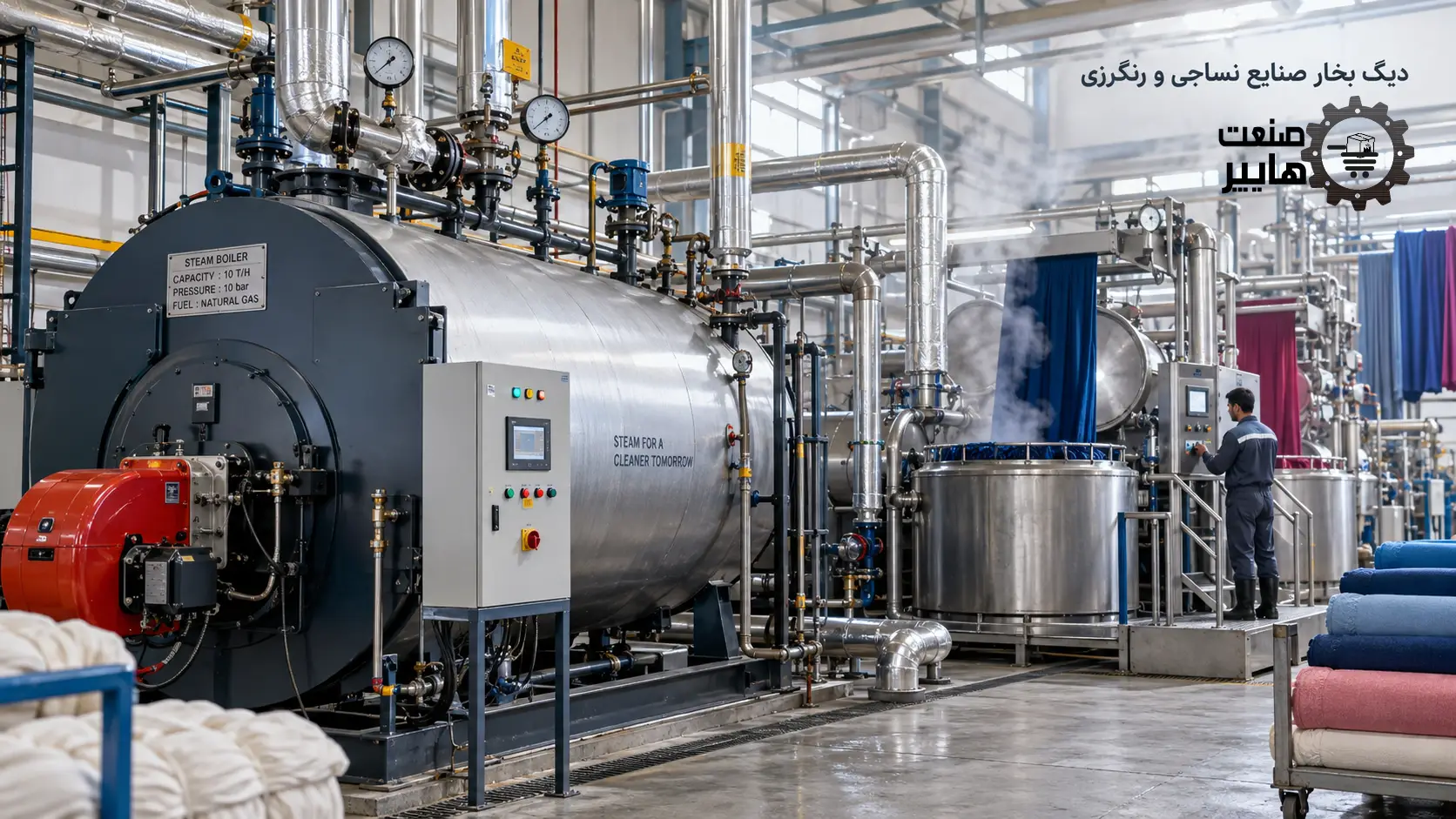

دیگ بخار صنایع نساجی و رنگرزی؛ ظرفیت، فشار و کیفیت بخار

در یک کارخانهٔ نساجی، بخار فقط یک سرویس جانبی نیست؛ بخشی از خود فرایند رنگ است. اگر فشار وسط سیکل بیفتد، نتیجه‌اش را روی پارچه می‌بینید، نه روی مانومتر. این نوشته توضیح می‌دهد بخار در خط رنگرزی کجا مصرف می‌شود، ظرفیت دیگ چطور تعیین می‌شود و چرا آب تغذیه در این صنعت حساس‌تر از بقیه است.

بخار در خط رنگرزی کجا مصرف می‌شود؟

مصرف بخار در نساجی روی چند نقطه پخش است و هر کدام الگوی مصرف خودش را دارد. ماشین‌های رنگرزی مثل ژیگر و جت، بخار را برای رساندن حمام رنگ به دمای کار و نگه داشتن آن در طول سیکل می‌گیرند؛ مصرفشان ضربه‌ای است، یعنی در شروع سیکل زیاد و بعد کمتر.

کنار آن‌ها، ماشین‌های تکمیل و خشک‌کن، پرس و اتو، و بخش شست‌وشو هم مصرف‌کنندهٔ دائمی‌اند. نتیجه این می‌شود که دیگ بخار رنگرزی باید هم بار پایه را بپوشاند و هم اوج‌های ناگهانی را، بدون اینکه فشار شبکه افت کند.

همین الگوی ضربه‌ای است که انتخاب دیگ بخار رنگرزی را از یک کارخانهٔ معمولی جدا می‌کند: عددی که روی کاغذ کافی به نظر می‌رسد، ممکن است در لحظهٔ شروع همزمان دو ژیگر کم بیاورد.

ظرفیت دیگ بخار رنگرزی چطور تعیین می‌شود؟

مسیر درست این است: مصرف اسمی هر ماشین را از شناسنامهٔ خودش بردارید، ضریب همزمانی واقعی خط را اعمال کنید و بعد یک حاشیهٔ اطمینان برای توسعهٔ آینده بگذارید. جمع سادهٔ مصرف همهٔ ماشین‌ها تقریباً همیشه به دیگی بزرگ‌تر از نیاز می‌رسد و دیگ بزرگ‌تر از نیاز، هم گران‌تر است و هم در بار کم راندمانش پایین می‌آید. روش کامل محاسبه در راهنمای محاسبهٔ ظرفیت دیگ بخار آمده است.

ابعاد و وزن‌ها جنبهٔ راهنما دارند و قابل تغییرند.

برای کارگاه‌های کوچک رنگرزی و واحدهای تکمیل محدود، بازهٔ عمودی معمولاً پاسخ می‌دهد. خط رنگرزی صنعتی با چند ماشین همزمان، تقریباً همیشه در محدودهٔ دیگ بخار افقی مدل HSB قرار می‌گیرد.

چرا کیفیت آب در رنگرزی حساس‌تر است؟

آب سخت در هر دیگی رسوب می‌گذارد، اما در نساجی دو مشکل هم‌زمان می‌سازد. اول همان مشکل همیشگی: رسوب روی سطوح حرارتی، انتقال حرارت را کم و مصرف سوخت را زیاد می‌کند. دوم اینکه نوسان کیفیت بخار و ورود قطرات آب همراه بخار، روی حمام رنگ و یکنواختی نتیجه اثر می‌گذارد.

هر رسوبی که روی سطوح حرارتی دیگ بخار رنگرزی می‌نشیند، اثرش را دو جا نشان می‌دهد: قبض سوخت و ثبات دمای حمام رنگ. به همین دلیل در پروژه‌های رنگرزی، سختی‌گیر و مسیر تصفیهٔ آب تغذیه از ابتدا بخشی از طراحی موتورخانه است، نه خریدی که بعداً اضافه شود. جزئیات این بحث در تصفیهٔ آب دیگ بخار باز شده و برای انتخاب تجهیز، سختی‌گیر رزینی مدل SWS نقطهٔ شروع است.

فشار کاری و خشکی بخار چه اثری روی رنگ دارد؟

دو متغیر اینجا تعیین‌کننده‌اند. فشار کاری باید بالاتر از نیاز بالاترین مصرف‌کننده انتخاب شود تا افت مسیر جبران شود؛ اگر دیگ دقیقاً روی نیاز ماشین انتخاب شود، در اوج مصرف کم می‌آورد. خشکی بخار هم به همان اندازه مهم است: بخار مرطوب یعنی انتقال حرارت کمتر و احتمال ضربهٔ قوچ در خطوط.

راه‌اندازی و تنظیم اولیه هم بخشی از همین تصمیم است؛ دیگ بخار رنگرزی که درست سایز شده ولی مشعلش تنظیم نیست، همان نوسان را دوباره می‌سازد. در عمل، انتخاب فشار کاری دیگ بخار رنگرزی با فهرست ماشین‌ها و افت فشار مسیر تعیین می‌شود و تله‌های بخار و مسیر برگشت کندانس هم باید متناسب با همان انتخاب شوند. چیدمان کامل این تجهیزات در راهنمای موتورخانهٔ بخار صنعتی آمده است.

دیگ بخار رنگرزی با دیگ صنایع غذایی چه فرقی دارد؟

تفاوت اصلی در الگوی مصرف و حساسیت‌هاست، نه در خود دیگ. در صنایع غذایی، تمیزی بخار در تماس مستقیم با محصول تعیین‌کننده است؛ در رنگرزی، پایداری فشار در طول سیکل و یکنواختی دما اهمیت بیشتری دارد. مقایسهٔ کامل الزامات خط غذایی در دیگ بخار صنایع غذایی و لبنیات آمده است.

نکتهٔ مشترک هر دو این است که دیگ بخار رنگرزی و دیگ خط غذایی هر دو با همان منطق ظرفیت و همان استاندارد ساخت انتخاب می‌شوند و تفاوتشان در تجهیزات جانبی و حاشیهٔ طراحی است. نتیجهٔ عملی این تفاوت، در انتخاب ظرفیت و تجهیزات جانبی دیده می‌شود: خط رنگرزی معمولاً به حاشیهٔ ظرفیت بیشتری برای پوشش اوج‌ها و به مدیریت دقیق‌تر کندانس نیاز دارد.
