تله بخار شیر خودکاری است که کندانس، هوا و گازهای غیرقابلتقطیر را از مسیر بخار بیرون میاندازد و جلوی فرار بخار زنده را میگیرد. سه خانواده دارد: مکانیکی (فلوتری و سطل معکوس) برای تخلیهٔ پیوسته پای مبدل و مصرفکنندهٔ فرآیندی، ترموستاتیک برای انتهای خط و هواگیری، و ترمودینامیک دیسکی برای خطوط انتقال و ترسینگ. انتخاب اشتباه دو نتیجه دارد: یا خط آب میگیرد و انتقال حرارت میخوابد، یا تله باز میماند و بخارِ تولیدشده از دودکش کندانس بیرون میرود.
در بیشتر موتورخانههایی که سراغشان رفتهایم، دیگ بخار سالم است، مشعل هم تنظیم است، اما شکایت مشترک یکی است: «فشار میافتد و خط دیر گرم میشود». وقتی مسیر را دنبال میکنی، معمولاً مقصر همان قطعهٔ کوچکی است که در هیچ استعلامی اسمش نوشته نشده — تله بخار. قطعهای که وقتی خراب میشود صدا نمیدهد، چراغ قرمز روشن نمیکند و ماهها سوخت میبلعد.
تله بخار دقیقاً چه کار میکند؟
بخار وقتی گرمای نهانش را به فرآیند میدهد، به آب برمیگردد. این آبِ داغ همان کندانس است. اگر کندانس در بدنهٔ مبدل یا ژاکت مخزن بماند، سطح انتقال حرارت را میپوشاند و بخار تازه دیگر به فلز نمیرسد. نتیجهاش را اپراتور اینطور میبیند: دستگاه با فشار درست کار میکند ولی به دمای هدف نمیرسد.
پس تله بخار سه وظیفه دارد و هر سه همزمان باید انجام شود:
- تخلیهٔ کندانس بهمحض تشکیل، نه با تأخیر
- تخلیهٔ هوا و گازهای غیرقابلتقطیر، مخصوصاً در راهاندازی سرد صبح
- نگهداشتن بخار زنده داخل سیستم
هوا در این میان بیشترین دستکمگرفتن را میخورد. لایهٔ هوای چسبیده به سطح مبدل عایق است و همان چند دقیقهٔ اول شیفت را به نیمساعت تبدیل میکند. اگر میخواهید ریشهٔ اکسیژن و هوای داخل مدار را از اول ببندید، بحث دیاریتور و هوازدایی آب تغذیه جای دیگری از همین زنجیره است.

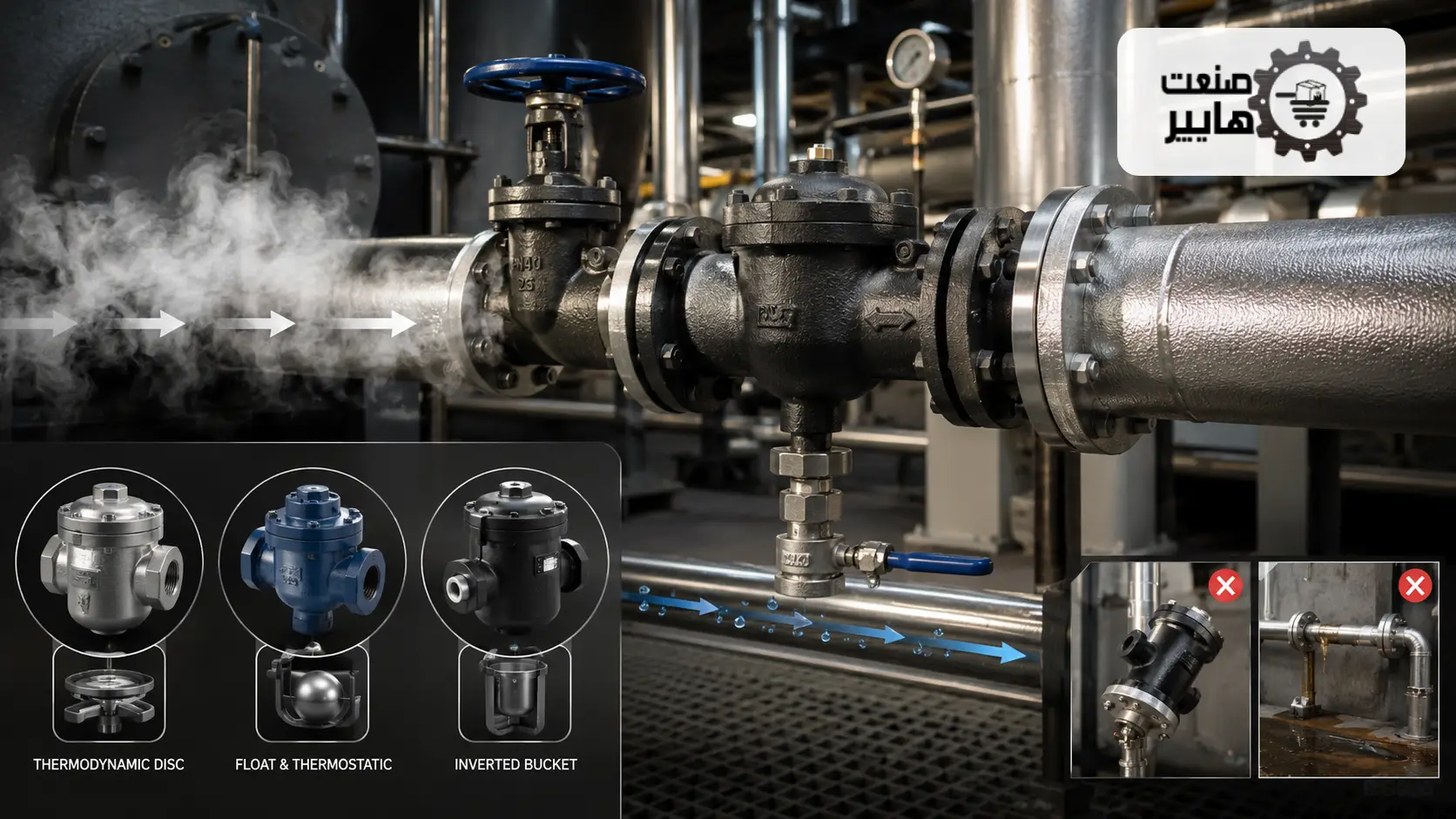

انواع تله بخار و جای درست هرکدام
| خانواده | نمونههای رایج | اصل کار | جای مناسب | نقطهضعف |
|---|---|---|---|---|
| مکانیکی | فلوتری با هواگیر ترموستاتیک (FT) | واکنش به اختلاف چگالی آب و بخار | مبدل حرارتی، ژاکت مخزن، پاستوریزاتور، هر مصرفکنندهٔ فرآیندی با بار متغیر | حساس به ضربهٔ قوچ و یخزدگی؛ نصب باید تراز باشد |
| مکانیکی | سطل معکوس (IB) | شناوری سطل وارونه | خطوط با کندانس آلوده یا احتمال ضربه | در بار سبک ممکن است آببندش را از دست بدهد |
| ترموستاتیک | فشار متعادل (BPT)، بیمتال | واکنش به اختلاف دمای کندانس و بخار اشباع | انتهای رادیاتور و هیتر، هواگیری، خطوط کمبار | کندانس را کمی زیر دمای اشباع نگه میدارد؛ برای بار لحظهای کند است |
| ترمودینامیک | دیسکی (TD) | اختلاف سرعت جریان آب و بخار روی دیسک | خطوط انتقال بخار، درینپاکتها، ترسینگ | در فشار پایین و برگشتِ پرفشار بد کار میکند؛ صدای تیکتیک دارد |
جدول بالا راهنمای انتخاب است؛ مدل، سایز و فشار کاری هر تله باید با شرایط واقعی خط تطبیق داده شود.
کدام تله برای کدام نقطه از موتورخانه؟
یک اشتباه پرتکرار این است که کل موتورخانه با یک نوع تله بسته میشود، چون خرید و انبارش سادهتر است. اما نقاط مختلف رفتار حرارتی متفاوتی دارند:
| نقطهٔ نصب | رفتار بار | انتخاب متداول |
|---|---|---|
| درین خط اصلی بخار (هر چند ده متر و پیش از هر بالارَوی) | کندانسِ کم و پیوسته، پیک هنگام راهاندازی | ترمودینامیک دیسکی |
| پای مبدل پوستهولوله و صفحهای | بار متغیر و گاهی فشار خلأ | فلوتری با هواگیر |
| ژاکت مخزن پخت و دیگ دوجداره | پیک سنگین در شروع شیفت | فلوتری |
| خشککن، اتوپرس و کالندر | کندانس زیاد و ناگهانی | فلوتری یا سطل معکوس |
| ترسینگ خطوط و رادیاتور | بار سبک و یکنواخت | ترموستاتیک یا دیسکی |
اگر هنوز در مرحلهٔ چیدمان موتورخانه هستید، ترتیب کامل تجهیزات و مسیر بخار تا خط تولید در راهنمای موتورخانهٔ بخار صنعتی آمده است.
خرابی تله بخار بیصداست. تله وقتی «باز» خراب میشود، همچنان کندانس را رد میکند و هیچکس متوجه نمیشود؛ فقط بخار زنده هم پشت سرش میرود. تله وقتی «بسته» خراب میشود، دستگاه گرم نمیشود و همه دنبال مقصر میگردند — معمولاً یقهٔ دیگ بخار را میگیرند. برای همین است که در کارخانههای منظم، هر تله شمارهٔ اموال دارد و سالی یک بار تست میشود.
پنج اشتباهی که بیشترین هزینه را میسازد
- انتخاب بر اساس سایز لوله، نه بر اساس بار کندانس. تلهٔ یکاینچی روی لولهٔ یکاینچی، تصمیم فنی نیست. مبنای سایزینگ، مقدار کندانسِ تولیدی و اختلاف فشار دو سر تله است.
- ندیدنِ فشار برگشت. وقتی چند تله به یک هدر کندانس مشترک میریزند، فشار پشت تله بالا میرود و بعضی تلهها عملاً از کار میافتند. این را باید پیش از خرید حساب کرد، نه بعد از راهاندازی.
- نصب بدون صافی و شیر تخلیه. ذرات رسوب و پلیسهٔ جوش، سوزن و نشیمنگاه تله را زخم میکنند. یک صافی ارزان، عمر تله را چند برابر میکند.
- نصب بالاتر از نقطهٔ تخلیه. کندانس با ثقل به تله میرسد؛ اگر مجبورش کنید بالا برود، در بار کم اصلاً تخلیه نمیشود.
- نداشتن هیچ برنامهٔ بازرسی. تله قطعهٔ مصرفی است، نه دائمی. کارخانهای که برنامهٔ تست ندارد، معمولاً بخش قابلتوجهی از تلههایش سالهاست خراباند.
چطور بفهمیم تله خراب شده؟
چهار روش عملی که بدون توقف تولید هم قابل انجام است:
- دما. با ترمومتر تماسی، دمای قبل و بعد از تله را بگیرید. اختلاف دمای خیلی کم روی تلهٔ خروجیبسته، نشانهٔ عبور بخار زنده است.
- صدا. با گوشی صنعتی یا اولتراسونیک، جریان پیوستهٔ پرسرعت یعنی تله باز مانده. تلهٔ سالمِ دیسکی الگوی باز و بستهٔ منظم دارد.
- مشاهدهٔ مستقیم. اگر شیر تخلیهٔ بعد از تله دارید، بخار پیوسته و بیوقفه، یعنی نشتی.
- رفتار دستگاه. مبدلی که ناگهان دیر گرم میکند و فشارش هم درست است، اول باید تلهاش را چک کند نه دیگ را.
یادداشت این تستها را نگه دارید. همان دفترچه، بعداً در بازرسی دورهٔای دیگ بخار هم به کارتان میآید و نشان میدهد نگهداری موتورخانه سیستماتیک است.
تله بخار، مصرف سوخت و بازگشت کندانس
کندانسی که از تله عبور میکند آبِ داغ و تصفیهشده است. برگرداندنش به مخزن تغذیه دو صرفه دارد: سوخت کمتر برای گرمکردن آب جبرانی، و بار کمتر روی سختیگیر رزینی. اما این زنجیره فقط وقتی کار میکند که تلهها سالم باشند؛ تلهٔ باز، بخار زنده را وارد مدار برگشت میکند و مخزن کندانس را به فوران میاندازد.
پیوند دیگر همینجاست: آب جبرانیِ زیاد یعنی سختی و رسوب بیشتر، و رسوب یعنی سوخت بیشتر و ریسک داغشدن موضعی ورق. چرایی این ماجرا در سختی آب و رسوب و تصفیهٔ آب تغذیهٔ دیگ بخار باز شده است.
تله بخار و ظرفیت دیگ؛ کجا به هم میرسند
هرچه ظرفیت دیگ بالاتر برود، خطای تلهٔ اشتباه گرانتر تمام میشود. در خانوادهٔ دیگ بخار عمودی VSB با ظرفیت ۶۰ تا ۵۰۰ کیلوگرم بخار در ساعت و فشار کاری ۳ تا ۶ بار، شبکهٔ بخار معمولاً کوتاه است و تعداد تلهها کم. اما در دیگ بخار افقی فایرتیوب HSB با بازهٔ ۳۰۰ تا ۱۲٬۰۰۰ کیلوگرم در ساعت و فشار تا ۱۰ بار، شبکه بلند و شاخهشاخه است و دهها تله دارد؛ اینجاست که فهرست تلهها باید مستند و شمارهدار باشد.
اگر هنوز ظرفیت را قطعی نکردهاید، روش محاسبه با مثال در راهنمای محاسبهٔ ظرفیت دیگ بخار آمده است.
پرسشهای پرتکرار
تله بخار را هر چند وقت باید عوض کرد؟
تله قطعهٔ مصرفی است و عمرش به فشار کاری، کیفیت کندانس و وجود صافی بستگی دارد. بهجای دورهٔ تعویض ثابت، برنامهٔ تست سالانه بگذارید و هر تله را بر اساس نتیجهٔ تست تعویض کنید.
روی خط اصلی بخار هر چند متر تله لازم است؟
در نقاط پایینافت، پیش از هر بالارَوی، پشت شیرهای قطع و انتهای خط. فاصلهٔ دقیق را طراح بر اساس شیببندی و قطر لوله تعیین میکند؛ قاعدهٔ حافظهای برای این کار مبنای مطمئنی نیست.
فرق تله بخار با شیر یکطرفه چیست؟
شیر یکطرفه فقط جهت جریان را کنترل میکند و بین آب و بخار فرقی نمیگذارد. تله بخار بین این دو تفکیک قائل میشود: کندانس را رد میکند و بخار را نگه میدارد.
آیا میشود همهٔ تلهها را به یک خط برگشت مشترک وصل کرد؟
میشود، اما فقط با محاسبهٔ فشار برگشت. مخلوطکردن تلههای با فشار خیلی متفاوت روی یک هدر، باعث میشود تلههای کمفشار عملاً تخلیه نکنند.
تلهٔ خراب چه اثری روی مصرف سوخت دارد؟
تلهٔ باز، بخار تولیدشده را بدون آنکه کاری کرده باشد از مدار خارج میکند؛ دیگ برای جبرانش بیشتر کار میکند. مقدار اتلاف به سایز روزنه و فشار کاری بستگی دارد و باید برای هر خط جداگانه برآورد شود.
ضربهٔ قوچ در خط بخار به تله ربط دارد؟
اغلب بله. کندانسی که تخلیه نشده و در لوله جمع شده، با سرعت بخار پرتاب میشود. شیببندی درست و تلهٔ سالم در درینپاکتها، متداولترین درمان این مشکل است.
