مشعل همان جایی است که سوخت به حرارت تبدیل میشود؛ بنابراین راندمان دیگ بخار بیش از هر قطعهٔ دیگری به آن گره خورده است. انتخاب مشعل دیگ بخار بین گازسوز، گازوئیلسوز و دوگانهسوز با سه پرسش تمام میشود: انشعاب گاز با چه فشار و چه ظرفیتی دارید، در قطعی زمستانی چه میکنید، و بار حرارتی دیگ چقدر متغیر است. پاسخ سوم است که تعیین میکند مشعل یکمرحلهای بخرید یا دومرحلهای یا مدولار.
انتخاب مشعل دیگ بخار معمولاً در انتهای مذاکره مطرح میشود. در استعلامها، ظرفیت و فشار با دقت نوشته میشود و مشعل با یک خط: «همراه با مشعل مناسب». همین یک خط، محل بیشترین اختلاف بعد از راهاندازی است — چون مشعل هم قیمت قابلتوجهی دارد، هم رفتار روزمرهٔ موتورخانه را میسازد.
مشعل دیگ بخار دقیقاً چه چیزی را تعیین میکند؟
دیگ ظرفیت اسمی دارد، اما آن ظرفیت فقط وقتی به دست میآید که مشعل بتواند بار حرارتی متناظر را تأمین کند و شعلهاش با هندسهٔ کورهٔ همان دیگ سازگار باشد. سه چیز مستقیماً به مشعل برمیگردد:
- مصرف سوخت. نسبت هوا به سوختِ تنظیمنشده، سوخت را بدون آنکه به حرارت تبدیل شود از دودکش بیرون میفرستد.
- پایداری فشار بخار. مشعلی که فقط روشن و خاموش میشود، فشار را نوسانی نگه میدارد؛ برای فرآیندهای حساس این نوسان قابل قبول نیست.
- عمر قطعات دیگ. سیکلهای پیاپی روشن و خاموش، تنش حرارتی روی ورق و درزجوش میگذارد.

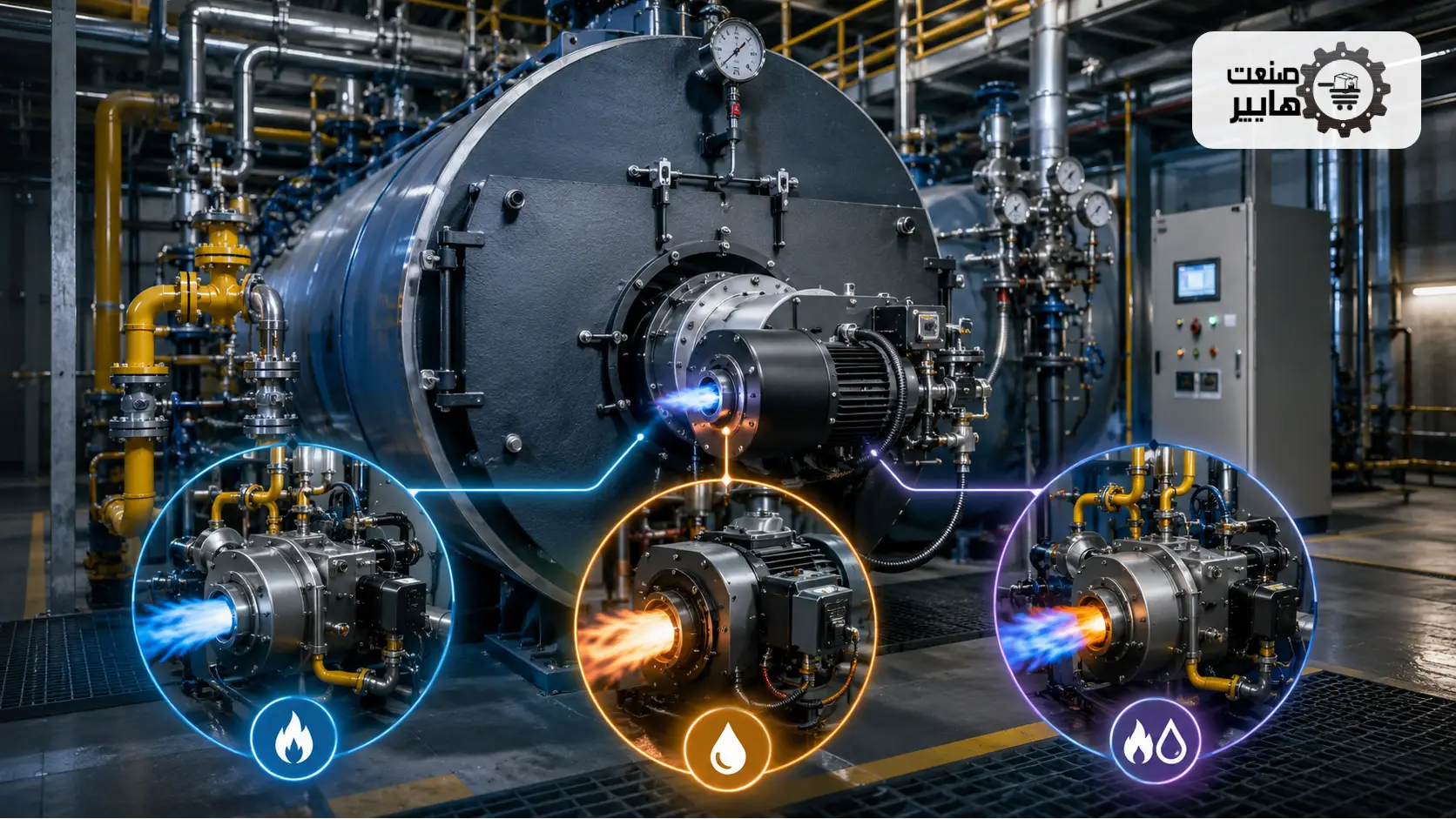

سه خانوادهٔ سوخت
| نوع مشعل | مزیت اصلی | محدودیت | مناسب برای |
|---|---|---|---|
| گازسوز | احتراق تمیزتر، دوده و رسوب کمتر روی لولههای آتشخوار، نگهداری سادهتر | وابسته به فشار و ظرفیت انشعاب؛ در محدودیت زمستانی بیپناه است | واحدهای شهری با انشعاب مطمئن و مصرف پیوسته |
| گازوئیلسوز | مستقل از شبکهٔ گاز، قابل ذخیرهسازی در محل | نیاز به مخزن، فیلتر و گرمکن؛ دودهگرفتن سطوح حرارتی و تمیزکاری دورهای بیشتر | سایتهای خارج از شبکه، معادن، پروژههای موقت |
| دوگانهسوز | تعویض سوخت بدون تعویض مشعل؛ تولید در قطعی گاز متوقف نمیشود | قیمت اولیهٔ بالاتر، تنظیم و سرویس پیچیدهتر، نیاز به هر دو زیرساخت | واحدهایی که توقف خط برایشان از تفاوت قیمت مشعل گرانتر است |
چرا بحث دوگانهسوز در ایران جدی است. محدودیت گاز صنایع در سرمای زمستان یک واقعیت تکرارشونده است. برای کارخانهای که خط تولیدش با بخار کار میکند، چند روز توقف معمولاً از اختلاف قیمت مشعل دوگانهسوز و گازسوز بیشتر تمام میشود. اگر محصول شما در نبود بخار فاسد میشود — لبنیات، کنسرو، رنگرزی — این محاسبه را قبل از سفارش انجام دهید، نه وقتی قطعی گاز رسید.
یکمرحلهای، دومرحلهای یا مدولار؟
| نوع کنترل | رفتار | نتیجه در موتورخانه | کجا منطقی است |
|---|---|---|---|
| یکمرحلهای (On/Off) | یا با تمام ظرفیت کار میکند یا خاموش است | نوسان فشار، سیکل زیاد، تنش حرارتی بیشتر | ظرفیتهای کوچک با بار تقریباً ثابت |
| دومرحلهای (High/Low) | دو پلهٔ توان دارد و در بار سبک روی پلهٔ پایین میماند | سیکل کمتر، فشار پایدارتر | اکثر واحدهای متوسط صنعتی |
| مدولار (Modulating) | توان را پیوسته با نیاز تطبیق میدهد | پایدارترین فشار و کمترین اتلاف در راهاندازی مکرر | بار متغیر، فرآیند حساس، ظرفیت بالا |
انتخاب نهایی به الگوی بار واقعی خط بستگی دارد و باید با جدول همزمانی مصرفکنندهها بررسی شود.
الگوی بار را از کجا بیاورید؟ همان جدولی که برای تعیین ظرفیت دیگ لازم دارید. روش تهیهاش با مثال در راهنمای محاسبهٔ ظرفیت دیگ بخار آمده است. اگر مصرف شما پیکهای تیز دارد — مثل شروع شیفت و شستوشوی CIP در صنایع غذایی و لبنیات — مشعل یکمرحلهای انتخاب خوبی نیست.
تطبیق مشعل دیگ بخار با خانوادهٔ دستگاه
هر خانوادهٔ دیگ، بازهٔ بار حرارتی خودش را دارد و مشعل باید داخل همان بازه انتخاب شود. بر پایهٔ کاتالوگ سازنده:
| دیگ | مدل | بازهٔ ظرفیت | فشار / دما |
|---|---|---|---|

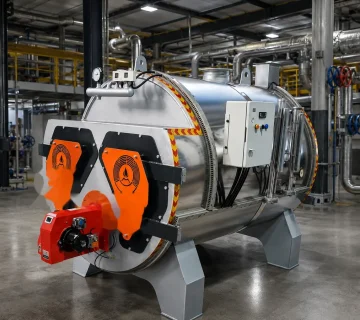

| دیگ بخار افقی فایرتیوب | HSB | ۳۰۰ تا ۱۲٬۰۰۰ کیلوگرم بخار در ساعت | تا ۱۰ بار |
| دیگ بخار عمودی | VSB | ۶۰ تا ۵۰۰ کیلوگرم بخار در ساعت | ۳ تا ۶ بار |
| دیگ آب داغ | HWB | ۴۰۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ کیلوکالری بر ساعت | تا ۱۳۵ درجهٔ سانتیگراد |
| دیگ آب گرم | WWB | ۸۰٬۰۰۰ تا ۳٬۰۰۰٬۰۰۰ کیلوکالری بر ساعت | تا ۹۰ درجهٔ سانتیگراد |
| دیگ روغن داغ | SOH | ۱۵۰٬۰۰۰ تا ۵٬۰۰۰٬۰۰۰ کیلوکالری بر ساعت | تا ۳۵۰ درجهٔ سانتیگراد |
ابعاد و وزنها جنبهٔ راهنما دارند و قابل تغییرند. مدل مشعل متناظر هر ظرفیت بر اساس درخواست مشتری ارائه میشود.
تفاوت رفتاری این خانوادهها در دیگ آب گرم یا آب داغ؟ و راهنمای دیگ روغن داغ توضیح داده شده است. اگر هنوز بین بدنهٔ افقی و عمودی مردد هستید، مقایسهٔ افقی و عمودی را ببینید.
نشانههای اینکه مشعل دیگ بخار تنظیم نیست
- دود سیاه یا دودهٔ چسبنده روی لولههای آتشخوار. نشانهٔ کمبود هوای احتراق یا اتمیزاسیون بد در مشعل گازوئیلسوز.
- دودکش خیلی داغ. حرارتی که باید به آب میرفت، از دودکش بیرون میرود.
- روشن و خاموش شدن پیاپی در بار سبک. یعنی ظرفیت مشعل با نیاز واقعی جور نیست یا مرحلهٔ پایین تنظیم ندارد.
- قفلشدن مکرر مشعل روی خطای شعله. معمولاً به الکترود، فتوسل یا فشار سوخت برمیگردد، اما گاهی ریشه در تأمین هوا دارد.
- بوی سوختنسوخته در موتورخانه. این را نباید تحمل کرد؛ فوری بررسی شود.
تنظیم احتراق کار چشمی نیست. آنالیزور دود، اکسیژن باقیمانده و دمای دودکش را میدهد و تنظیم بر پایهٔ همین اعداد انجام میشود. این تنظیم بعد از هر تعویض نازل، هر تغییر سوخت و در ابتدای هر فصل سرد باید تکرار شود.
دودکش و هوای احتراق؛ نیمهٔ فراموششدهٔ ماجرا
مشعل بدون هوای کافی، هر چقدر هم مرغوب باشد، درست نمیسوزاند. سه نکتهای که در بازدیدها بیشترین ایراد را دارند:
- دریچهٔ هوای تازهٔ موتورخانه که با کارتن و قفسه بسته شده یا اصلاً پیشبینی نشده است.
- قطر و ارتفاع دودکش که با ظرفیت دیگ هماهنگ نیست؛ نتیجهاش مکش ناکافی و برگشت دود است.
- مسیر افقی طولانی دودکش بدون شیب و بدون درِ بازدید، که تمیزکاری را عملاً ناممکن میکند.
الزامات چیدمان و مسیر دودکش در راهنمای موتورخانهٔ بخار صنعتی جمع شده است. اگر دنبال بازیابی حرارت دودکش هم هستید، آن بحث جداگانهای است که به اکونومایزر مربوط میشود.
مشعل و ایمنی؛ چیزی که در بازرسی دیده میشود
بازرس هنگام بازدید فقط به بدنهٔ دیگ نگاه نمیکند. عملکرد سیستم قطع سوخت، رلهٔ کنترل شعله، پرشرسوئیچهای حد و مسیر تأمین سوخت هم بررسی میشود. مدارک و مراحل این بازرسی در راهنمای بازرسی دیگ بخار آمده و علتهای ریشهای حادثه در چرا دیگ بخار منفجر میشود؟ بررسی شده است.
بر پایهٔ شناسنامهٔ فنی کاتالوگ سازنده، دیگهای خانوادهٔ HSB و VSB مطابق استاندارد B.S 2790 ساخته میشوند، بدنه از ورق فولادی 17Mn4 و لولههای آتشخوار از فولاد بدون درز ST35.8 است و جوشکاری طبق WPS انجام میشود. مشعل دیگ بخار هرچه باشد، این ساختار پایه است که فشار کاری را تحمل میکند.
پرسشهای پرتکرار
مشعل دوگانهسوز چقدر گرانتر از گازسوز است؟
اختلاف قیمت به برند، ظرفیت و نوع کنترل بستگی دارد و با نرخ روز تغییر میکند. برای عدد قابل استناد، ظرفیت دیگ و نوع کنترل موردنظرتان را بفرستید تا استعلام روز داده شود.
آیا میشود مشعل گازسوز موجود را دوگانهسوز کرد؟
در بعضی مدلها با کیت تبدیل ممکن است، اما نه در همه. تصمیم باید بر اساس مدل مشعل و تأییدیهٔ سازنده گرفته شود، نه بر اساس شباهت ظاهری.
ظرفیت مشعل دیگ بخار را چطور با دیگ تطبیق دهیم؟
مبنا، بار حرارتی موردنیاز دیگ در ظرفیت اسمی است، نه سایز فلنج یا شباهت ابعادی. سازندهٔ دیگ برای هر مدل، بازهٔ مجاز مشعل را اعلام میکند.
مشعل مدولار برای ظرفیتهای کوچک هم صرفه دارد؟
معمولاً وقتی بار تقریباً ثابت است، دومرحلهای کافی است. مدولار وقتی خودش را نشان میدهد که بار در طول شیفت زیاد بالا و پایین شود.
مصرف سوخت دیگ بخار را چطور کم کنیم؟
سه اهرم بزرگتر از تعویض مشعل وجود دارد: تنظیم دورهای احتراق با آنالیزور، برگرداندن کندانس به مدار، و جلوگیری از رسوب با تصفیهٔ آب. جزئیات دو مورد آخر در تصفیهٔ آب تغذیه و راهنمای تله بخار آمده است.
هر چند وقت یکبار مشعل سرویس شود؟
حداقل یک بار پیش از شروع فصل سرد و هر بار پس از تغییر سوخت یا تعویض نازل. در واحدهایی که سهشیفت کار میکنند، بازهٔ سرویس کوتاهتر میشود.
