شیر اطمینان تنها قطعهای روی دیگ بخار است که اگر همهٔ سیستمهای کنترلی از کار بیفتند، باز هم باید کار کند. بقیهٔ حفاظتها برقیاند؛ این یکی مکانیکی است و به هیچ برد و سنسوری وابسته نیست.

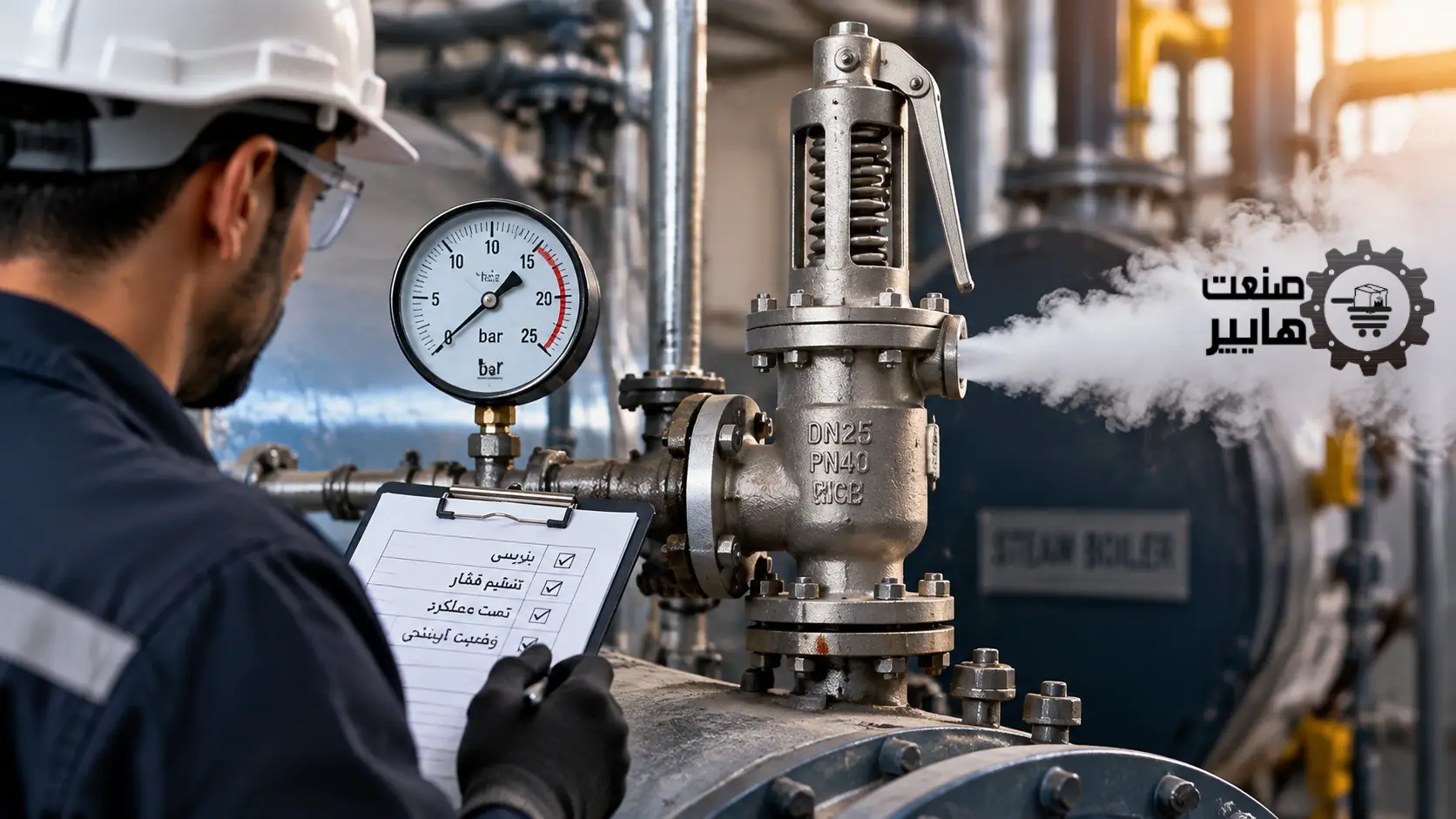

شیر اطمینان دیگ بخار چیست
شیر اطمینان (Safety Valve) شیری فنری است که وقتی فشار داخل دیگ از فشار تنظیمشده بگذرد، خودبهخود باز میشود و بخار را به فضای آزاد تخلیه میکند تا فشار پایین بیاید. هیچ فرمانی از تابلو نمیگیرد و با قطع برق هم عمل میکند.
تفاوتش با پرشر سوئیچ همین است: پرشر سوئیچ مشعل را خاموش میکند، شیر اطمینان بخار را بیرون میریزد. اولی جلوگیری است، دومی نجات.
چرا این قطعه با بقیه فرق دارد
در پروندههای حادثهٔ دیگ بخار در ایران، الگوی تکرارشوندهای هست که هر بازرسی آن را دیده: شیر اطمینان چکه میکرده، اپراتور برای قطع چکه مهرهٔ فنر را سفت کرده، فشار عملکرد بالا رفته و شیر عملاً از مدار خارج شده. دیگ ماهها بدون حفاظت کار کرده تا روزی که کنترل اصلی خطا داده است.
قاعده ساده است. چکهٔ شیر اطمینان یعنی شیر باید تعمیر یا تعویض شود، نه اینکه سفتتر شود. هر دستکاری روی فنر بدون کالیبراسیون مجدد و پلمب، یعنی حذف آخرین لایهٔ ایمنی.
برای درک اینکه نبودِ این لایه چه پیامدی دارد، ۵ علت اصلی انفجار دیگ بخار را بخوانید.
فشار تنظیم چطور تعیین میشود
فشار تنظیم شیر اطمینان از فشار طراحی دیگ میآید، نه از فشار کاری روزمره. مبنا پلاک سازنده و مدرک طراحی است.
در دیگهای بخار افقی سری HSB صنایع تبدیل انرژی تابان که فشار طراحی ۱۰ بار و مبنای طراحی B.S 2790 است، فشار تنظیم روی همین سقف بسته میشود. در دیگهای عمودی سری VSB با بازهٔ فشار ۳ تا ۶ بار، عدد متفاوت است و باید با مدل سفارششده تطبیق داده شود.
| مدل | بازهٔ ظرفیت | فشار طراحی | مبنای طراحی |
|---|---|---|---|
| دیگ بخار افقی HSB | ۳۰۰ تا ۱۲٬۰۰۰ کیلوگرم بر ساعت | ۱۰ بار | B.S 2790، Wet Back |
| دیگ بخار عمودی VSB | ۶۰ تا ۵۰۰ کیلوگرم بر ساعت | ۳ تا ۶ بار | B.S 2790 |
ارقام بالا از کاتالوگ سازنده است. فشار تنظیم شیر روی دیگ شما فقط از پلاک همان دستگاه و گواهی بازرسی آن خوانده میشود — هیچ عددی را از مقالهٔ اینترنتی برندارید.
نکتهٔ دومی که معمولاً فراموش میشود: ظرفیت تخلیهٔ شیر باید از حداکثر بخاردهی دیگ بیشتر باشد. شیری که فشارش درست تنظیم شده ولی گلوگاهش کوچک است، باز میشود و فشار همچنان بالا میرود. اگر ظرفیت دیگ را ارتقا دادهاید یا مشعل را عوض کردهاید، شیر اطمینان هم باید دوباره محاسبه شود. محاسبهٔ ظرفیت دیگ بخار نقطهٔ شروع این بازبینی است.
تست دورهای؛ دو روش و کاربرد هرکدام
تست دستی (Lift Test)
با اهرم روی شیر، در فشار کاری عادی، شیر را دستی بلند میکنید تا مطمئن شوید نچسبیده است. این متداولترین تست دورهای موتورخانه است و هدفش کشف گیرکردن ناشی از رسوب و زنگزدگی است.
این تست فشار عملکرد را نمیسنجد. فقط میگوید شیر گیر نکرده.
تست فشار عملکرد (Set Pressure Test)
شیر روی نیمکت آزمون یا در محل، تا نقطهٔ باز شدن فشار میگیرد و عدد واقعی ثبت میشود. این کار به شرکت بازرسی و تجهیز کالیبره نیاز دارد و نتیجهاش پلمب و گواهی است. همان مدرکی که در بازرسی ادواری دیگ بخار از شما خواسته میشود.
دورهٔ هر دو تست را از رویهٔ بازرسی کارفرما و الزام شرکت بازرسی طرف قرارداد خود بگیرید. این عدد بین صنایع و بین کارفرمایان یکسان نیست.
نشانههای خرابی و علت محتمل
| نشانه | علت محتمل | اقدام درست |
|---|---|---|
| چکهٔ دائمی در فشار کاری | نشیمنگاه خط افتاده یا رسوب گرفته | سرویس یا تعویض شیر؛ سفتکردن فنر ممنوع |
| باز شدن زودهنگام | افت خاصیت فنر یا تنظیم غلط | تست فشار عملکرد و پلمب مجدد |
| باز نشدن در تست دستی | چسبندگی ناشی از رسوب | دیگ از مدار خارج شود تا تعویض |
| لرزش و ضربه هنگام تخلیه | لولهٔ تخلیه با قطر یا مسیر نامناسب | بازطراحی لولهٔ خروجی و مهار آن |
| خروج آب همراه بخار | سطح آب بالا یا کیفیت پایین آب تغذیه | بررسی کنترل سطح و تصفیهٔ آب دیگ |
رسوب، عامل مشترک سه ردیف از این جدول است. اگر سختی آب کنترل نشود، شیر اطمینان هم مثل بقیهٔ اجزای دیگ قربانی میشود.
شش دلیلی که بازرس شیر اطمینان را مردود میکند
- پلمب پارهشده یا غایب. پلمب یعنی کسی بعد از کالیبراسیون به تنظیم دست نزده. نبودنش یعنی سابقه بیاعتبار است.
- گواهی کالیبراسیون منقضی یا بدون شمارهٔ سریال متناظر. گواهی باید به همان شیر نصبشده بخورد، نه به شیر مشابه.
- شیر قطعکن روی مسیر شیر اطمینان. هیچ شیری نباید بین دیگ و شیر اطمینان باشد.
- تخلیهٔ خروجی به سمت مسیر تردد. خروجی باید به بیرون از موتورخانه و دور از محل عبور نفرات هدایت شود.
- ظرفیت تخلیهٔ کمتر از بخاردهی دیگ. معمولاً بعد از تعویض مشعل یا ارتقای ظرفیت پیش میآید.
- نبود دفترچهٔ ثبت تست. تستی که ثبت نشده، از نظر بازرس انجام نشده است.
تعویض شیر اطمینان؛ کار روی سیستم تحت فشار
باز کردن شیر اطمینان یعنی باز کردن یک اتصال روی مخزن تحت فشار. پیش از هر پیچ:
- دیگ کاملاً خاموش، فشارش صفر و دمایش پایین آمده باشد — نه «کمفشار»، صفر.
- مشعل و پمپ تغذیه با رویهٔ لوتو قفل و برچسبگذاری شده باشد.
- شیر ورودی سوخت با قفل شیر مناسب ایزوله شود.
- اگر خط بخار به هدر مشترک با دیگهای دیگر میرود، احتمال برگشت بخار جدی است و باید جداسازی فیزیکی انجام شود.
وقتی چند نفر همزمان روی دیگ کار میکنند، لوتوی گروهی با هاسپ یا جعبهٔ قفل جایگزین قفل تکی میشود.
پرسشهای پرتکرار
دیگ بخار چند شیر اطمینان لازم دارد؟
تعداد به ظرفیت و سطح حرارتی دیگ و استاندارد مبنای طراحی بستگی دارد. برای دیگ خودتان، عدد را از مدرک طراحی سازنده و تأیید شرکت بازرسی بگیرید؛ این چیزی نیست که با قاعدهٔ کلی تعیین شود.
میشود چکهٔ شیر اطمینان را با سفتکردن مهره قطع کرد؟
نه. این کار فشار عملکرد را ناشناخته بالا میبرد و شیر را عملاً از کار میاندازد. چکه نشانهٔ آسیب نشیمنگاه است و پاسخش سرویس یا تعویض است.
عمر مفید شیر اطمینان چقدر است؟
عمر ثابت ندارد؛ کیفیت آب، تعداد دفعات عملکرد و شرایط بخار تعیینکنندهاند. معیار عملی، نتیجهٔ تست فشار عملکرد است نه سال ساخت.
تفاوت Safety Valve و Relief Valve چیست؟
شیر اطمینان برای سیال تراکمپذیر مثل بخار طراحی میشود و باز شدنش ناگهانی و کامل است. شیر تخلیهٔ فشار برای مایع است و تدریجی باز میشود. روی دیگ بخار، شیر اطمینان بخار نصب میشود.
